１４ＧＷ８(6GW8)は６ＢＭ８用の基板でも動作するのか？　〜〜〜　１４ＧＷ８で差動アンプを作ってみよう

2010.02

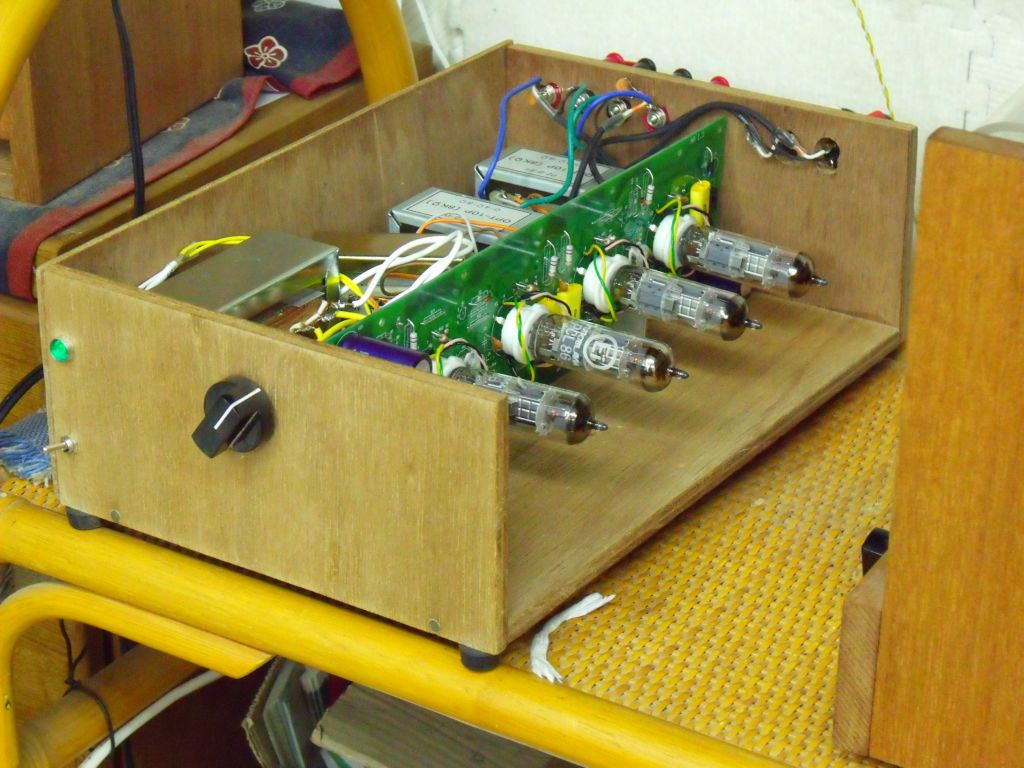

６ＢＭ８用の差動アンプ基板を使って、１４ＧＷ８の差動アンプを　作ってみました。

換装は簡単に出来まして、今　鳴っています。　

今回はその製作記です。

変更点は　「ピンのレイアウトの違いをジャンパーする」　「ヒーター電圧を１４Ｖに変更するため、トランスを追加した」　「Ｃ電源の平滑コンデンサの耐圧アップ」です。
回路、部品（乗数）はそのままです。　

６ＢＭ８に比べますと、華やか、低域に力がある、という感じです。　差動アンプの繊細さ、音の広がり、弾みは変わりません。
試聴していて、手前味噌ですが、どちらも、実にいい音ですね。　音楽を楽しめるアンプという実感です。

既設のケースに無理やりトランスを追加してますが、心配していました無事誘導ハムも無く、静かなアンプにできました。

判ってます　ベニヤ板のケースのセンスが悪いです、時間ができたら　もっと綺麗な板で作り直します

□１４Ｇｗ８とは
１２ＡＸ７と６ＢＱ５が合体したような物です。　ＰＣＬ８６という　欧州名です
手に取って見ましても、２種類の管が合体した物なのが良く分かります。

３極部は６ＢＭ８よりはμは１００と高く　、５極部も３結でもμ＝１４．８と使いやすそうです
プレート損失も９Ｗと大きく、6BM8より高感度、大出力ですね。　

ヒーター電圧が公称１４Ｖ、０．３Ａ　ということですが　フィリップスのＰＣＬ８６データシートでは１３Ｖ，０．３Ａとなっています。
けっこう幅がありそうです。　このあたりが？です。　何のための１４Ｖなのかが判りませんが、「車載用」と云われると納得できます。
ヒーター電圧が6.3Vの ６ＧＷ８　もあります。　ただし　これはとても高価です。

この変なヒーター電圧のおかげで、球の中身はかなりまともなのに「使いにくい球」の烙印を押されているようで
おかげで安いです　サンエイ電気で４５０円、１０本なら４００円です（2010.01）

以前、6BM8差動アンプの基板を企画する時に、「ぺるけさん」から14GW8対応の仕様も勧められまして、その時も、ピン配置をジャンパーすれば、回路は共通に出来る。部品もほぼそのままで使える　のが判ってましたが、試作はしてませんでした。

最近　基板を買っていただいた方から、14GW8も検討しているとのお便りもあり、自分でも試してみることにしました。

□　6BM8から１４ＧＷ８への変更の検証

○　先ほどの　ピン配置が違うのは　ジャンパー線処理で行います。
○　回路部品はそのままで　やってみて、後で　たぶん３極部の抵抗を１００ｋ〜１５０ｋで振ってみる

○　ヒーター電圧は、ヒータートランスを追加して、６．３Ｖ＋６．３Ｖ＝１２．６Ｖ　１次側を９０Ｖ端子に１００Ｖをつなぎ約１４Ｖにする。
ただし、当店は　Acが１０６Ｖあるので　そのままでも　１３．３Ｖあるから　まあ　いいか　と　安易に

□その準備
出力トランスを、現行の6BM8機と比較するため同じ東栄のトランスに変更しました。

□ソケット周りの製作

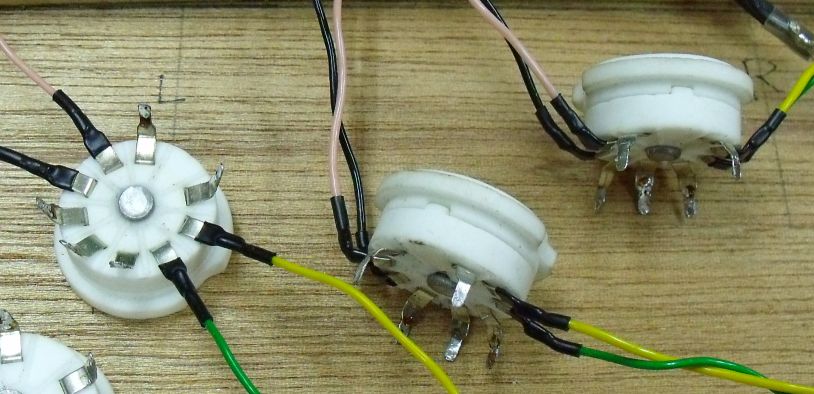

この２本の管の配線の違いは　２，３，７，８ピンです。　配線の変更は、ソケットの足を持ち上げて、ジャンパーしました。

　　　　6BM8基板⇒14GW8ソケット
　　　　ランド�A　⇒　�F　PG3,PK　：　５極部カソード
　　　　ランド�B　⇒　�G　PG1　　　：　５極部第１グリッド
　　　　ランド�F　⇒　�B　PG2　　　：　５極部第２グリッド
　　　　ランド�G　⇒　�A　TK　　　　：　３極部カソード

　　　　４個もあるので、配線を間違えにくいように、ぱっと見て判るように、全て同じ色の線を付ける。　電線長は7cmにカット

　　　　　　ソケットを固定してから、ジャンパー線を接続する。

管には「ユーゴスラビア」と印刷があります。　まだ、ユーゴが有った頃の品でしょうね　

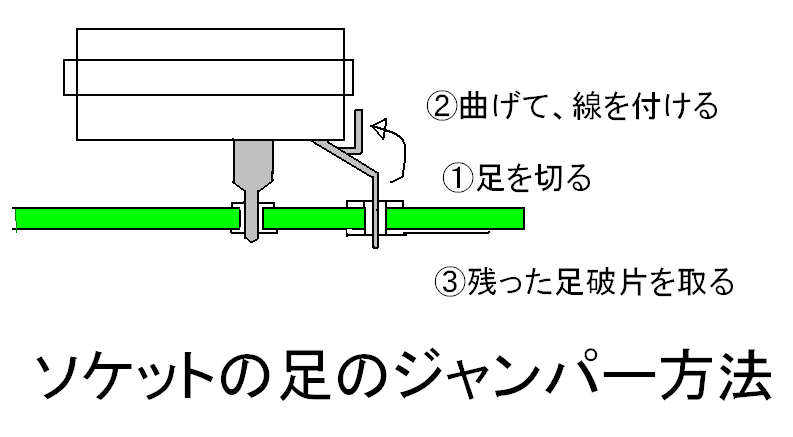

★　ソケットを基板から剥がすのは大変なのです。　　そこで　剥がさずに、パターンも綺麗に使うための方法としての提案です。

。

�@足を基板のすぐ上でニッパーなどで切ります

�A切った足を上に跳ね上げ、ジャンパー線を付けます

�B基板に残った足の破片を除き、スルーホールの半田を抜きます

�Cジャンパー線を所定のスルーホールに半田付けします。

切断するのがキモですね。

□ヒーター回路の検証
ＡＣ６．３Ｖを直列にして　１２．６Ｖにしました。　作業場はＡＣ１０６Ｖあるので、実測で１３．８Ｖでしたので、これで良しとしました。
試作アンプのトランスには６．３Ｖが１つしか無いので、６．３Ｖのヒータートランスを追加しました

□測定 　 入出力特性と、周波数特性を測りました。

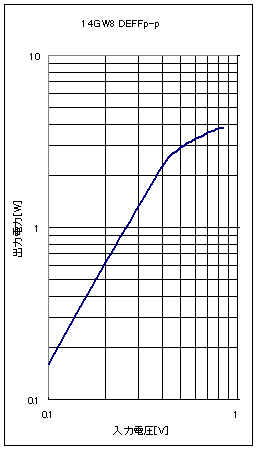

０．４Ｖで２．５Ｗ取り出せます、曲がり具合からみてそのままでも３Ｗ程度まで使えそうです。　

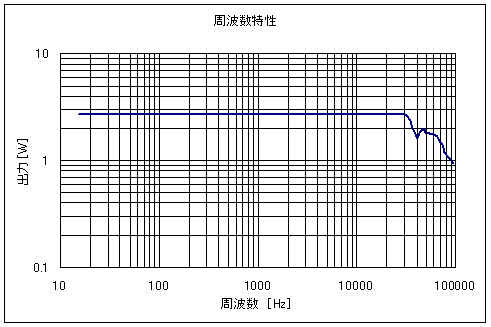

周波数は、３０ＫＨｚから１５Ｈｚまではほぼフラットです、それ以下は計れませんでした。

D.FはON/OFF法で約３でした。

□各部の電圧　ヒーター電圧：AC13.8V　　出力部Ｂ電源：266V　出力段共通カソード電圧：7.7V , 7.9V　Ｐｃ≒7W
　　　　　　　　　　初段電源：255V　プレート電圧：V1=151V,V2=171V,V3=159V,V4=163V プレート抵抗は100KΩですので、各管とも約1mAですね。

□発振はしてないか
入力ＶＲを上げていきますと、８μの周期で発信しています。約１２５ＫＨｚです。
6BM8よりも利得、内部抵抗が高いので、発振はし易いです。
さて、その対応は　プレート−GND間に付けた5pFを+5pF追加して10pFで止まりましたので、これで吉とします。

□トラブル
１．電源を入れて、暖まってくると「ジジジ」と異音が発生しました。
見直してみても、配線はＯＫです。　思い当たるところで、Ｃ電源の平滑コンデンサの耐圧が１６Ｖだったので、手持ちの４７μ３５０Ｖに変更しました。実際は　３５Ｖ品でOKです。

２．ＳＰを繋ぐと、Ｒｃｈから「ぶお〜」と盛大なハムが発生、ＶＲに関係なしですので、目視で追って「配線ミス」出力トランスの２次側が反転してまして、「正帰還」になってました。これは入れ替えてＯＫ。

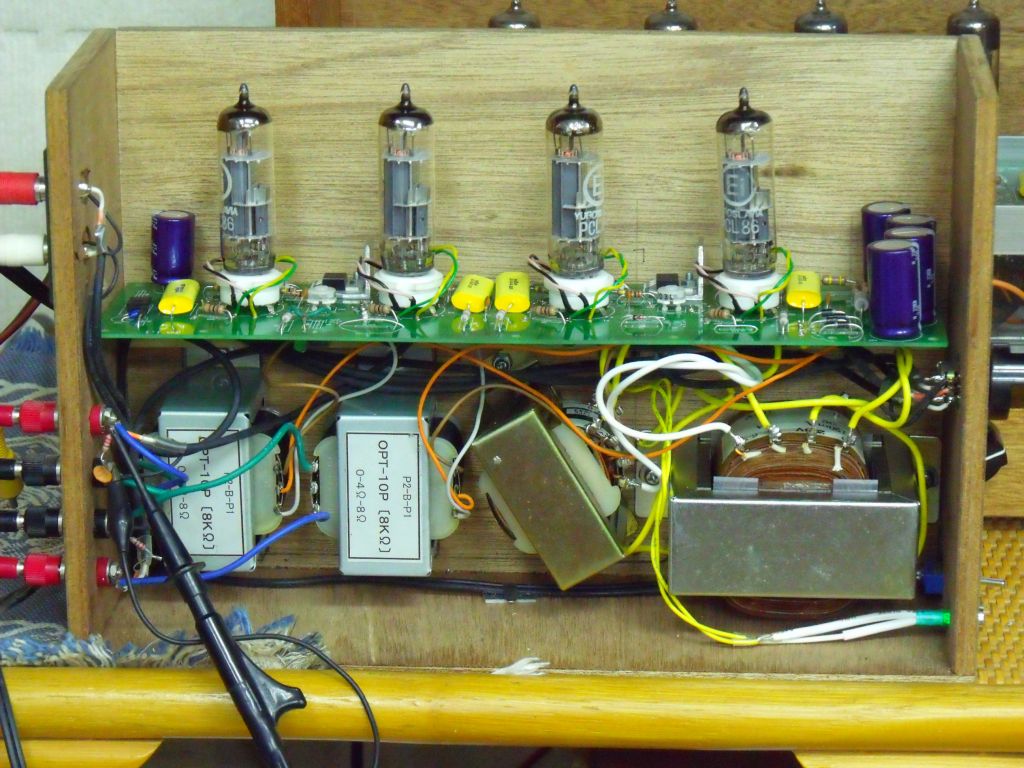

　全体像です　右側の6BM8用電源トランスをめいっぱいずらして、空けた部分に斜めに着けてあるのが追加した東栄のヒータートランス
　この隙間ですので、配線してから、ネジ止めします。

□考察
○14GW8は安いが、簡単に差動アンプができる。　パワー、利得ともに一回り上の実力派の球です。

○6BM8の回路常数でも、まま、そのまま使える、（ヒーター電圧を除く。）

○そのまんまだと、プレート損失などゆとりを保った使い方になる。⇒　長寿命が期待できます

○利得が高いので、アンプとして使いやすい、6BM8はちょっと低いのが弱点

○差動の快さはしっかりと受け継いでいる。（差動アンプなので当たり前です）

○6BM8より、豪快な音がするような気もするが、・・・びみょ〜

○電源を入れたときピカッとヒーターが光るのが心臓に良くない。

◎　とても　高感度な球です
前述の測定値の共通カソード電圧が　なんと−７〜７．８Ｖです。　これって、すごいですね。　　6BM8で-16V程度ですから、２倍以上は感度が良くドライブが容易なところへもって、同梱の電圧管がμ１００ときてますので、２段式でも余裕でゲインが羨ましいくらい稼げます。
　こんな管があったとは・・・6BM8のように最初から復合管として設計した物ではなく、どこかの良いところの２つのユニットをアセンブリしたものです。　こんな　素晴らしい管がヒーター電圧だけのために・・・・　もったいないです。

□□□　復合管としては最高性能の物だと思います。□□□

★　まだまだ　出せるパワー
現行27mAでPc=7Wで押さえていますが、この球は最大Pc=9Wですので、もっとIpを増やして上げれば、まだ　上げられます。　ただし、電源トランスの容量にご注意ください。

★　余裕のあるゲイン
感度が高いので、総合ゲインに余裕があります。　このため、初段の動作点をいろいろ変えられますし、NFB量も変更できます。
２段式ですので　初段の動作点を変えると音質は、かなり変わると予測できます。
これは６ＢＭ８では　ゲインがぎりぎりですので、できませんね。

★　もっともっと使われて良い「名球」だと思います。
手にしてみると判りますが、電力管と増幅管のユニットがガラスの中で合体しています。　これって両方のユニットを作らなければならなく、倍の手間がかかるんですね。　
入っているユニットも素晴らしい性能で、これ２本だけでAB級PPで１０Ｗ程度のアンプが余裕で簡単にできます。
６ＢＭ８よりも扱いやすく、性能も上位だと思います。　ただし、音質は6BM8の方が好きです。

　□□□　この球は6BM8の替わりは出来ますが、6BM8はこの球の替わりはできません。□□□　

▲▲ただし　とてもマイナーなので、将来的には入手が思いやられる。　たぶん、こんな値段じゃ作る気なんて起こらないから、もう作っていないでしょう。
将来、「銘球」として復活することも生産する事もなさそうだし、今、流通している在庫物でおしまいかな。

□　プリント基板の案内はこちらへ　⇒　6BM8,14GW8(PCL86)を使った２段差動アンプ　プリント基板の単品販売です。
