2007.05.11

シンプルな真空管アンプのKitです。

なんて小さい出力なんだろう!
合計で6W程度です。 でもホントに小さいんだろうか?
一般家庭で使うには十分かとは思うんですが・・・
小さい理由は 球の選定もありますが差動方式=A級動作のためです。



プリント基板単体の販売 もします

製作例「プリント基板を使ってアンプを作ろう」をup  2007.09

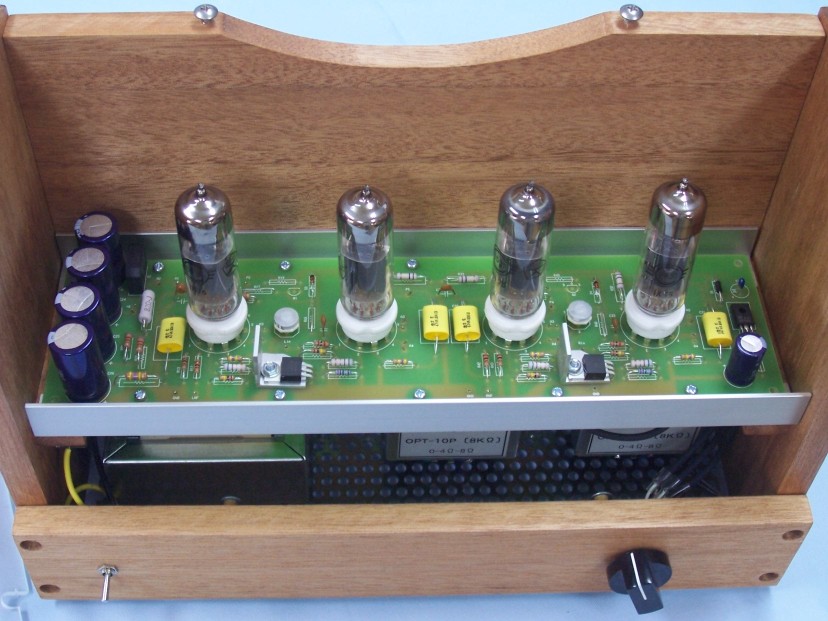

部品、筺体はご自身で手配、設計して、組立、配線は確実らくちんな
「プリント基板」はいかがですか?
2007.05.20





コンセプトは、

「おおげさでない」・・・普段の生活をおくる部屋の中に置いて、違和感の無い大きさとデザインです。

「音楽を楽しむ道具」・・・小さくても音だけはいい物にしたい。 ほっとする音を大事にしたい。

「ずっと使える物」・・・自分で作るから、ずっとめんどうみれます。音も飽きません。

音質は、3極管として使うと定評のある「6BM8」を躍動感のある「プッシュプルアンプ」、音の分離の良い「差動アンプ」としてまとめました。

価格は....67,000円(税込み)   送料は各自ご負担ください。

「組立代行」もします...+30,000円

「レスキュー」、途中からのお手伝いもします。 程度によりますが「組立代行費」程度までで見てください。

プリント基板単体の販売も承ります:  くわしくは、こちら をご覧ください  (2007.05.20)



【お断り】 改造依頼は受けません、改造品のレスキューもお断りします。

【ご注意】
組立には特殊な技術は必要としないようにはしてます、基盤を使用して組み立ても容易なようにしていますが、部品点数も多いです。 根気よくゆっくりと作ってください。




形式: 差動2段式プッシュプル型真空管ステレオアンプキット

出力: 約3W+3W ( 8Ω、歪率5% )

入力: 0.9V 、入力抵抗: 10KΩ

周波数特性: 10Hz〜37kHz (−3dB)

サイズ: 巾338×高235×奥130(突155) 重さ:約6kg

電源 AC100V、50W

使用真空管: 6BM8相当品×4本

注)上記スペックは代表値です。 電源電圧、使用する真空管の個体差により若干変動します。



【参考】 回路図、パーツリスト → 基板販売のページをご覧ください



キットの内容
部品一切が入っています、カバーも付属します。
工具(はんだごて30W程度、ねじ回し、ニッパー、ラジオペンチ、カッターナイフ、キリ、ヘヤードライヤー)、測定具(DCのmVが計れるテスター)は用意ください。




ご注文から納品までの流れ

1.お届け先(〒、住所、お名前、電話・FAX)、ご希望お支払い方法、をメールください。

メール:   花裕・店長宛にしてください。

2.納期、金額、口座案内のお返事をさしあげます。

3.ご入金ください

4.宅配便で発送いたします
