３極管シングルアンプの紹介

★エレキットTU-870　の改造

これは、簡単な改造ですが、その効果は絶大です。　

TU-870、TU-870R を持ってられる方には試してみることをおすすめします。

なを、超３アンプではありません

改造パーツの配布は終了しました。　2015.02
６BM8及び差動アンプ基板の配布は続けています。

新球交換　2014.05

　 改造後の温度を測定しました　2014.02

これまでに製作された方からのお手紙です　2011.10

各部　電圧の測定　しました　2011.07

重要　別冊 詳細な改造のご案内 　を作成しました。併せてご覧下さい　　　2011.04

ぺるけさん（元祖）のシングルアンプ・プロジェクトにも　多数の方の感想がリンクされています。そちらもご覧ください。
（　http://www.op316.com/tubes/single/single.htm　）　　2011.10

同じ改造をされている所を見つけました。　勝手にリンクしていますのでお叱りください。　考えることも、音の印象も同じでよかった。
（　http://blogs.yahoo.co.jp/katsuma16v/40336482.html　）　2009.12

『サイドウッドパネル』を付けたよ　2009.12

ＡＷＡとスベトラーナの６ＢＭ８の実測３結（３極管結合）Ip-Vp特性をアップしました。　参考にしてください　(2009.09)

パンチング板でケース（ボンネットカバー）を作った　　2007.12

特性図と各部電圧表を追加しました　　２００６．１１．２５

１．回路図を添付しました　　　2006.11.13

著書には無い
この改造の記事はペルケさんの著書「情熱の真空管」には、はしりしか出てきません、内容はＨＰ上の「The Single Amp. Project ザ・シングル・アンプ・プロジェクト」に詳しく書かれてますので、そちらをご覧ください。

別物となる
通常は改造により「ここが良くなった、あそこが変わった」というのが相場ですが、この改造により「別物」に変身します。しかも顕著にです。

芯が通った音とでもいうのでしょうか、スピード感、繊細さは当然ですが、低音の延びはこの出力のシングルアンプとしては特筆物です。
アンプの音は出力トランスでかなり変わると云われますが、このちっちゃいトランスでも、一人前の音が出ます。　また、リプルフィルタのおかげでしょうか、残留ノイズがかなり小さいです（Ｓ／Ｎ比が良好）、当家のALTEC ＣＤ３０８は能率が９７ｄＢと高いので、ノイズが判りやすいのですが、ぜんぜん気にならないレベルです。 しごく快適に音楽を楽しめます。
シングルアンプで、しかも複合管１本のため、好きな球を使えます。　オクで手に入れたジャンク球でもリッパに遊べます。　

改造は常数変更と定電流化
改造内容は「超３アンプ化」ではありません。　配線の変更で「５極管シングル」から「３極管接続シングル」への変更です。
ステップ　１．５極管から３結への変更をします。
ステップ　２．前段の回路常数のを変更して、「低域」を延ばします。・・・・　この２までの改造で、大きく変わります
ステップ　３．終段を定電流化します。

改造の要点は「回路の変更です」、　巷でTU-870で改造と云われているような、コネクタを金メッキに、抵抗をフィリップスに、コンデンサをビタミンにしたとのような物ではありません。　　 この先を見てもらえると判りますが、最低限の部品変更と追加で乗り切っています。　　ケースの改造も無く、使い勝手はなんら変わりません。　

部品のグレード
こだわり無しの、付いていた部品を活用しました。　　「これでなきゃいけない」は無いです。

性能は「球」しだい
部品点数が少ない分だけに、音は別として、スペック（とはいってもハム＝残留ノイズ、歪率 程度）は「球」にかかってきます。

じっと　球を見つめ、手の上で転がし、透かしてみる。　う〜む　金属が折り曲げられ、ガラスの中に入っている。
これと　似たような物に　電球がある。　あれは　電熱線とガラスでできている。　あれは　電熱線から発光するのだが、
これは　何と云うことか　増幅機能がある。　ガラスも金属もたたけば音が出るが　それとは違う。
この一本で完了する　奇妙な物　

改造に必要な部品パーツセットの配布を行ってます。

『　２７００円＋送料（定形外）１４０円　　　申し込みは、題名を「改造パーツセット配布希望」と書いて、「送り先」を記載して
himawari@hanayuu.com　まで　メールください。 　お支払い方法をご案内します。　

6BM8（6F3P）　３結ペア（2本）も 3800円＋140円　で送れます。　
　■ ソ連時代のスベトラーナ製6F3P　未使用長期保管品です。
　■ 6F3Pは 6BM8の互換品です。
　■ ３極管接続でデータを取り、選別したものです。

　（配布継続中です　　2014,03 )

警告　ここでは、基板の改造を行います。

§ 始まりは

昔の２０年近く使っていた、６ＣＡ１０シングルアンプが忘れなくて、真空管のパワーアンプが欲しい。それも大げさなのはいやだ。
ネットで見てみると　６ＢＭ８を使った超３結アンプが目に留まる。　

６ＢＭ８とは
思いつくのは　電圧増幅管と電力管が合体した、エコノミーなもので、これはオーディオ用では無く「ラジオ」、「電蓄」用の球です。　オールインワンのステレオには活用されてはいましたが、　単体のアンプでは使われません。　この球ではお金が取れないんですね。

　まだ球の豊富な学生時代（真空管を使ったＴＶが主流でした。）しかし誰もこれは使っていませんでした、６Ｌ６とか６ＣＡ７が安価で、メーカーもよ り取りみどり、で落ちつく先は「テレフンケン」凝った人は「シーメンス」を使ってました（ムラードなんて知らない）。　ポピュラーな６ＢＱ５はもっと安く ても使っている人は少なく、６ＢＭ８は論外です。　しかし超３ではこれが実用に鳴るとのこと。　調べてみるとほどほどの性能を持っていて、行けそうな球で す。

　でも、いまさら部品を集めて、工具も無いのにアルミシャーシをキコキコする気にはならない、特に真空管、トランスはここ静岡では売ってないし、そのために東京に出ることも気が重い、ましてやキコキコはなおさら・・・・と、思っていました。　

ネットサーフィンしているとエレキットがあるではないですか。　音質の評価も高く、価格は安く、俄然買う気にはなり、ヤフオクで稼ぎました（ジャンクを買って、治して売る　ただし公明正大にです　「やったね」は無しです）。

いつもの「ジョーシン（後述）」で買って、製作です。
まずは、マニュアル通りに製作。　注意箇所も調べてあったので、すんなりと組立かんりょー。
出てきた音は、ヤマハＣＡー１０００よりは中域が張ってます、色づけの少ないものです。無難だけど今ひとつピンと来ないが実感でした。

ずばりというと、ネットでは評判が高いけど▼？？？▲でした

『　このキットはネットで見てますと、いろいろな市販のアンプを渡り歩いたかなりの方々で、じつに評価が高いです。　しかしこのあたりが？？？なのです。
　　普通に作ったら出来る普通のシングルアンプです。　そこまでのアンプではない、ごく普通の５極管アンプです。　が店長の感想です。　
　・・・・　　』

これは将来的に、３結＋無帰還に改造、音質向上のため電圧段の調整、の予定ですが、ただ、３結でも、内部抵抗が約１．６Ｋと高く、６ＣＡ１０には及ばないので、躊躇してました。

賞賛　エレキットはいいよ

エレキットの中の一番安い真空管アンプです。　出力も２Ｗ＋２Ｗで、　２万円程度の低価格なので「初級者向け」と云われています。

でも、これは　ぜったいに買いです。

１．コンパクトで　ムダが無く、おしゃれなデザイン、　程良い大きさです　
２．２ｃｈの入力切り替え、ボリウムが付き、使い勝手はとても良い。
３．部品の加工寸法もきっちりしているうえに、組立説明書もしっかりと書かれている
４．プリント基板を使っています。　シルク印刷もされているので、製作は容易で、誰でも作れるし、性能は変わらない。
　基盤のため、将来的にもユーザーが永久にメンテナンスできるます。
５．現在も生産されている６ＢＭ８という、とてもポピュラーな球のため、すごい数のメーカーの物が出回っている、これは楽しみである
６．使われている部品がしっかりしている。　
７．この価格で提供されていることが　エレキットの良心といえる。
８．ネット上でも、これの組立記事はいっぱい出ていて、情報には困らない。

けっこう息の長い商品です。　完成品ではなく、「キット」だからできることです。　もっと多くの方に使って欲しいです。

やがて４ヶ月がたち

その間に「ペルケさん（　http://www.op316.com/tubes/single/single.htm）」のシングルアンプの記事を読み、これなら部品もそろうので、やってみようとちょっぴり端折って改造（手持ちの部品を活用するため、値が違う物もあるのです）です。　　電力段の定電流はＬＭ３１７（PIN配置をえーかげんに思いこみ２個壊した）でうまくいきました。　うれしいことに　シャーシ等の金物の加工が不要です。　おかげで外観・機能は基本のままですので使い勝手は良いです。

シャーシの中は狭く、今までの配線もあり、なにかと基盤をひっくり返さなければならないので、「空中配線」はやめ、「ラグ板」を利用しました。

「TU870のオプションの追加コンデンサ」は付けてなかったので、基盤上の空きスペースはまだあるので、そこを活用します。

まずは、部品の配置を仮決めして、部品の買い出しです。

この程度の改造でも、構想を決めておくと、製作も楽になります。

　　　　　　　　　　　　この後　改造作業になります。　文末に 【作業詳細】を添付しました

まず、部品をはずして、残ったハンダをアミ線式吸い取り器で取り去ります

記事の中の「ドリルでパターンカット」は良い方法でした、今までは、カッターで斜め切り、破がしてました、確実に切れましたが手間がかかります。　このキットのパターン間隔は広いのでドリルは簡単で確実ですし、作業もしやすいです。

変更する部品は、現状のパターンを利用して取り付けます。　定電流のＬＭ３１７周辺とトランジスタを使ったリップルフィルタはラグ板に組みました。 　もともと、オプションの電源コンデンサが無くてもハムは感じてませんでしたし、このリップルフィルタは無いよりあった方が良いとは思いますが試してはい ません。　なんて言っているうちに、配線も組みあがりました。　さっそく鳴らしてみましょう

おお！　これはいける。　　これよ　これよ　この音が正解

気持ちの良い音がします。　
中域がカッチリ張っていて、とても魅力的です。　低出力なのにそれでも低域も気持ち良く伸びています、重低音だけはヤマハにはかなわないですが、十分に楽 しめます。　著者のペルケさんも「ヨウカンの切れっ端（うまい表現ですね」と言っていた出力トランスからも信じがたい音が出ます。
部屋は１２坪ていどですが、スピーカーがアルテックのＣＤ３０８が97dBと高能率なユニットなので、１Ｗ程度のパワーでも不足はありません。

うれしいな　アルテックがいきいきと鳴ります。　音楽を楽しむためのシステムが完成です。　　　

これでもう（重量）ヤマハは用済みになりました。　（ＭＣヘッドアンプを除いて・・・

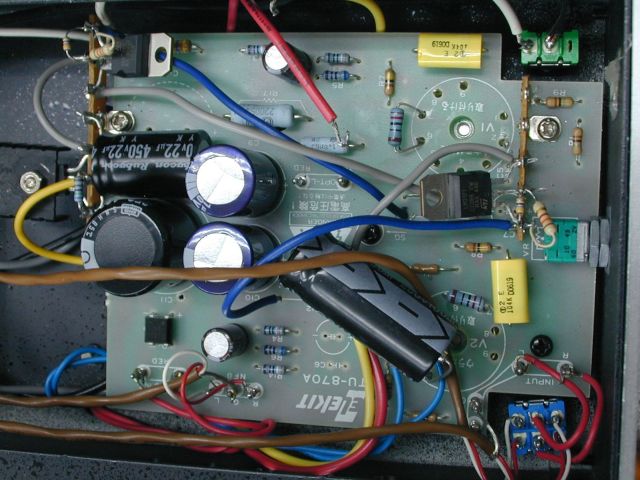

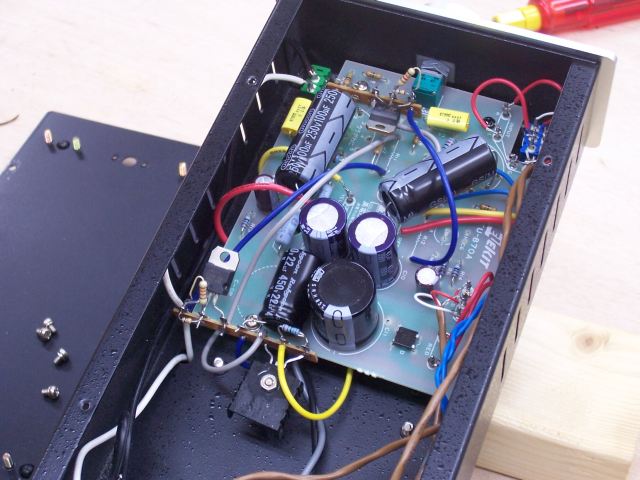

　《臓物の写真》 クリックすると、別の角度から拡大します

好み　自分は　JAZZ、クラシックも聞きますが、好きなのは「人の声、女声」です。
JAZZでは「クリス・コナー」「ダニエル・クラーク」「中本マリ」のような、さらっとしたのです。こぶしの効いたのはカンベンです。　国内では「加藤登紀子、金子由香利、松尾和子、ちあきなおみ」ですね。
これらが綺麗に再生できるように、スピーカーも選んだつもりで、このアンプもその範疇に入る物です。

【計ってみました】

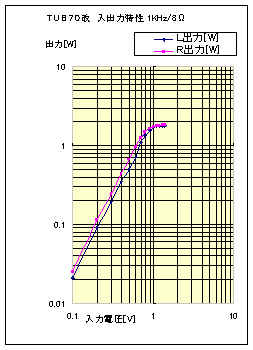

　入力が≒０．８Ｖ位から寝てきます。　出力で１ｗちょっと位です。この辺から歪んできます。　０．１Ｖから０．６Ｖまでの線が膨らんでいるのは、私の手抜きです。　

ＳＧの出力の微調整が無いので、えいやっとやりました。

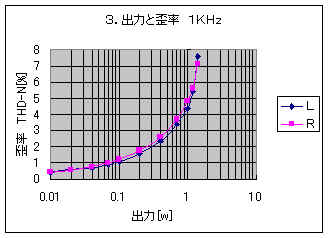

歪率の測定は「ｓｏｆｔｏｓｃ２」を利用しました。　↑の入力特性との照合してみてもデータの整合性は問題ないと思います。　

パソコンで動作する、オシロ、スペアナ、ネットワークアナライザが一体化したものです、パソのサウンド機能を使うため、周波数の上限が１０ＫＨｚ程度ですが、かなり重宝なものです。　パソからターゲットまでのケーブルだけ作りました。　
ＯＳはＷｉｎＸｐ（未確認）、Ｗｉｎ２０００のＳＰ３以後となってますが、私も「きん＠品川さん」もＳＰ４では動作しませんでしたが、ＳＰ２で動作して使っています。
「トラ技2006.8」の付録で、単体の市販はされていませんので、バックナンバーはかっておいたほうがいいです。

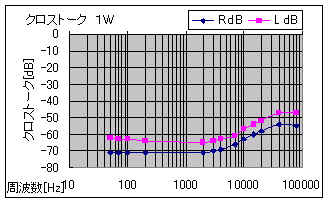

　ｆ（−６ｄＢ）１Ｗ出力時　　６４Ｈｚ−４２ＫＨｚ　Ｌｃｈ　、　５８−５５ＫＨｚ　Ｒｃｈ

　ＤＦ　８Ω ｏｎ／ｏｆｆ法　　２．５（６０Ｈｚ）　２．７（１ＫＨｚ）

　残留ノイズ　０．２８／０．２８ｍＶ　　ただし、これは球によって変わります

　数値と実際の音はちがうぞ〜

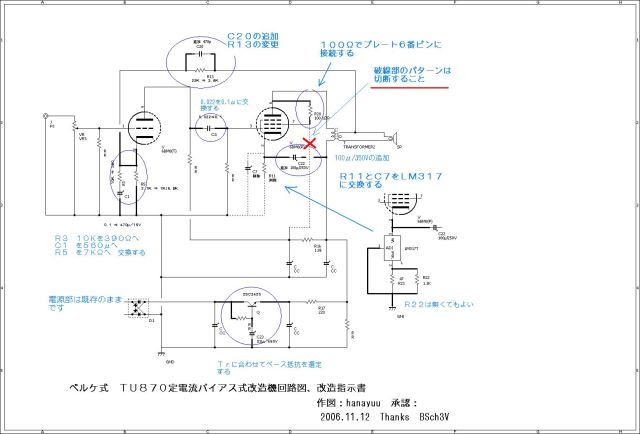

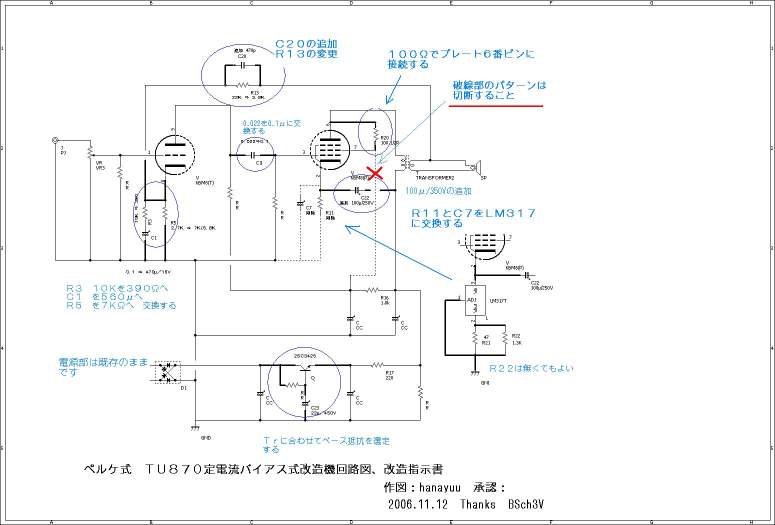

改造のための回路図です。　ご利用ください。　クリックすると大きくなるはずです

丸で囲ってあるのが改造点です。　図中の抵抗、コンデンサの値は「ぺるけさん」の物です（　）中は、手持ちの部品を使った値です。

リップルフィルタですが、「ぺるけさん」と同じ物は手に入りませんでした。　というか、手に入る物でやるしかない事になると思います。
その際は、出力電流、hfeからベース抵抗の値はカットアンドトライできめてください。　（後述あり）

ＬＭ３１７の仕様はここから手に入ります。　電流を決める抵抗は４７Ω//１．３Ｋにしましたが、４７Ωだけでもで良いかと思います。

各部の電圧をデジタルテスターで計りました。

各部の電圧の測定をしました　上記表2011.07の項です。
テスターはいつものサンワのデジタルです。　２００６データと値が違いますね。　ブリッジ出力が２００６の方は高すぎです。
原因は不明です。他の電圧はほぼ合致しています。　出力段のカソード電圧が深くなっています。　少し劣化してきています。
これが５年の歳月でしょうか

　　　改造後の温度を測定しました　2014.02

TU-870の温度　測定レポートです。
　　測定箇所：室温、パネルの左、右、出力トランスの上、左右、シャーシ6bm8の横、電源トランスの上
　　ただし、木製サイドウッドパネル付き、オプションキットの真空管カバー無し
　　添付写真を見てください。　緑色のシールが測定箇所です。

　　測定器：　非接触赤外線温度計　オーム社TN006
　　動作：　エディ・ヒギンスをバックグランド程度

電源投入後の　経過時間と温度[℃〕

このことから
○ １時間後に　温度はほぼ安定して、4時間後には　室温＋20℃程度となりました。
□　 室温が10℃+20℃=30℃　で暖かく感じる程度です。
　　　夏場は　35℃+20℃＝55℃　で　ちょっと熱く感じますが触っていれます。

●　私の場合はサイドウッドパネルが付いています。　TU-870は底板に空気孔が無く、横にしかありません。　そのため、サイドパネルには横孔に合わせてパネルの内側を削ってありますが、完全ではありません。　条件が悪いです。

TU-870 でサイドパネル無しとか、下孔吸気のTU-870Rの場合は吸入孔が確保されていますので、これよりも温度は低くなると思います。

まあ、上がるといっても真空管アンプとしては温度上昇は少ないほうだと思います。

いかがなものでしょうか？

★　追記　　TU-870Rで同じ改造をされました方よりいただきました　★

「室温18.4℃で2時間程度音楽を流して、全面パネル30.1℃、トランス45.1℃となりました。
頂いたデータと比較して、触って熱いとは感じましたが気にするほどではないようですね。
安心しました。
アンプの改造で音もかなり変わり、不足気味だった低音も十分出るようになって大変満足しております。」

８年目の新球交換　2015.05

改造をしてから　はや8年経ちました。　毎日ではないけど、適当に使っています。　ざっくりと毎日1時間×３６５日×8年＝２９２０時間です。
以前、スベトラーナ球の出荷チェックで、音がだいぶ違っていたことに気づいていて、この連休に、交換し、測定しました。

スベトラーナ製の、Vgが16V時に Ip=30mA位の球を選んで交換しました。

試聴しました　音源は　「由紀さおり　１９６９より イズ・ザット・オール・ゼア・イズ？」　以前の球に比べて

１．音のカスレが無くなり、綺麗になりました。

２． 音がクッキリと明瞭になった。

３．　じつに　いいです　

いえ、以前の球もすごくいい音をしていたのですよ。　でも　毎日の微量な劣化には耳が附いていかないから判らないです。
「年末に蛍光灯を交換するとその明るさに気がつく」のと同じです。

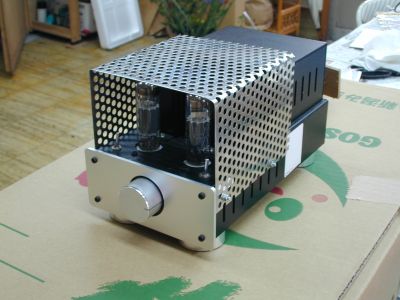

年末に作った、ボンネットカバー　　薄板を曲げて簡単に作れた、放熱、安全性、などは満足のいくものとなりました。　手間の割には効果はおおきい。 詳細は「ＴＵ８７０にパンチングカバーを付ける」です　板の販売もしています。

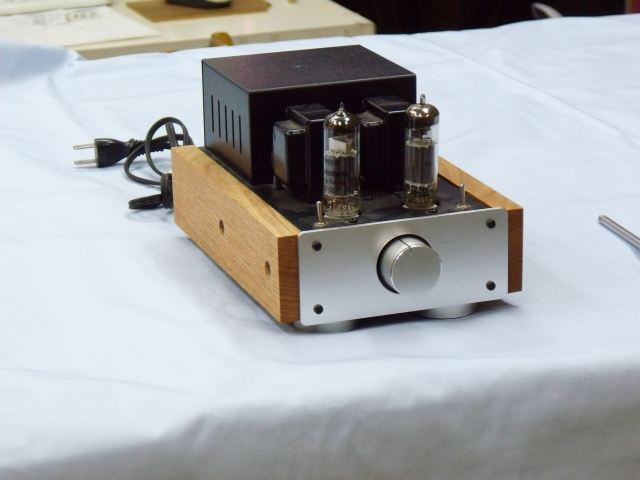

手持ちの材料で、明るい色調と板目の綺麗な「アガチス材」「ナラ」があったので、『サイドウッドパネル』の試作を行いました。　（２００９．１２）

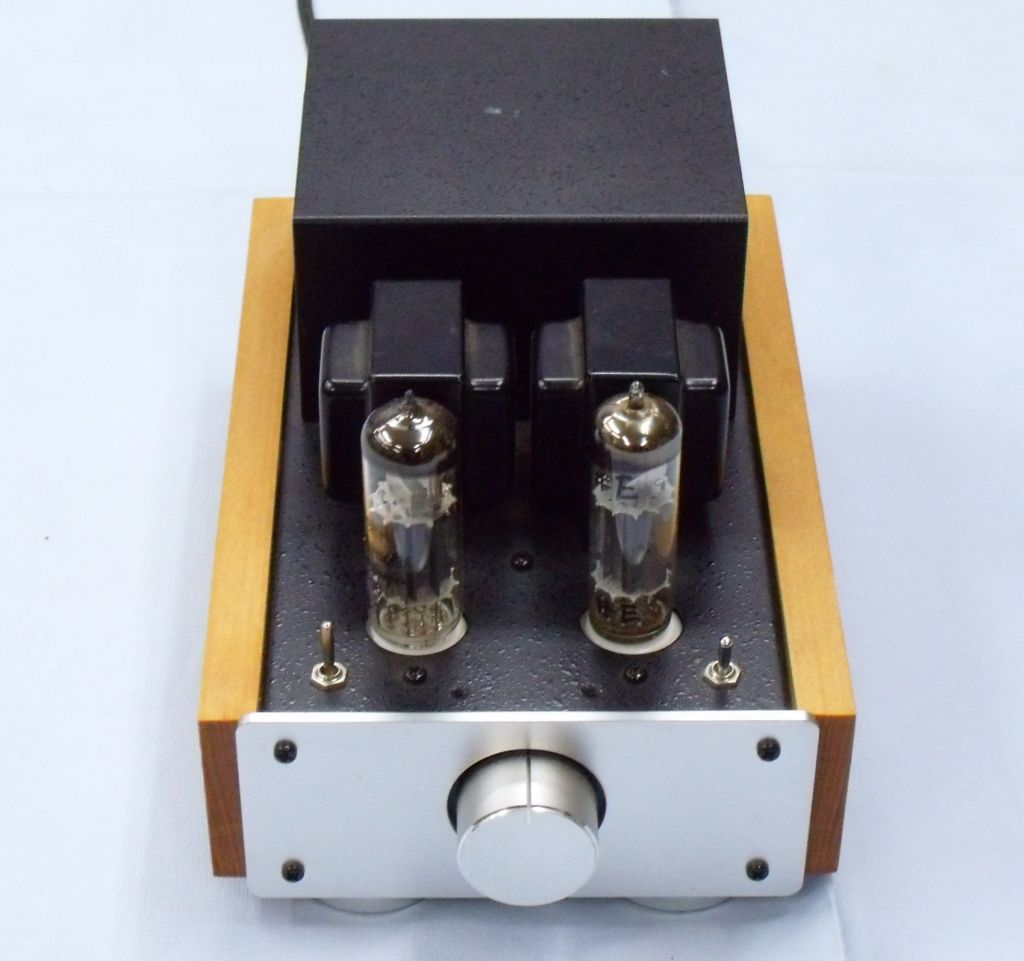

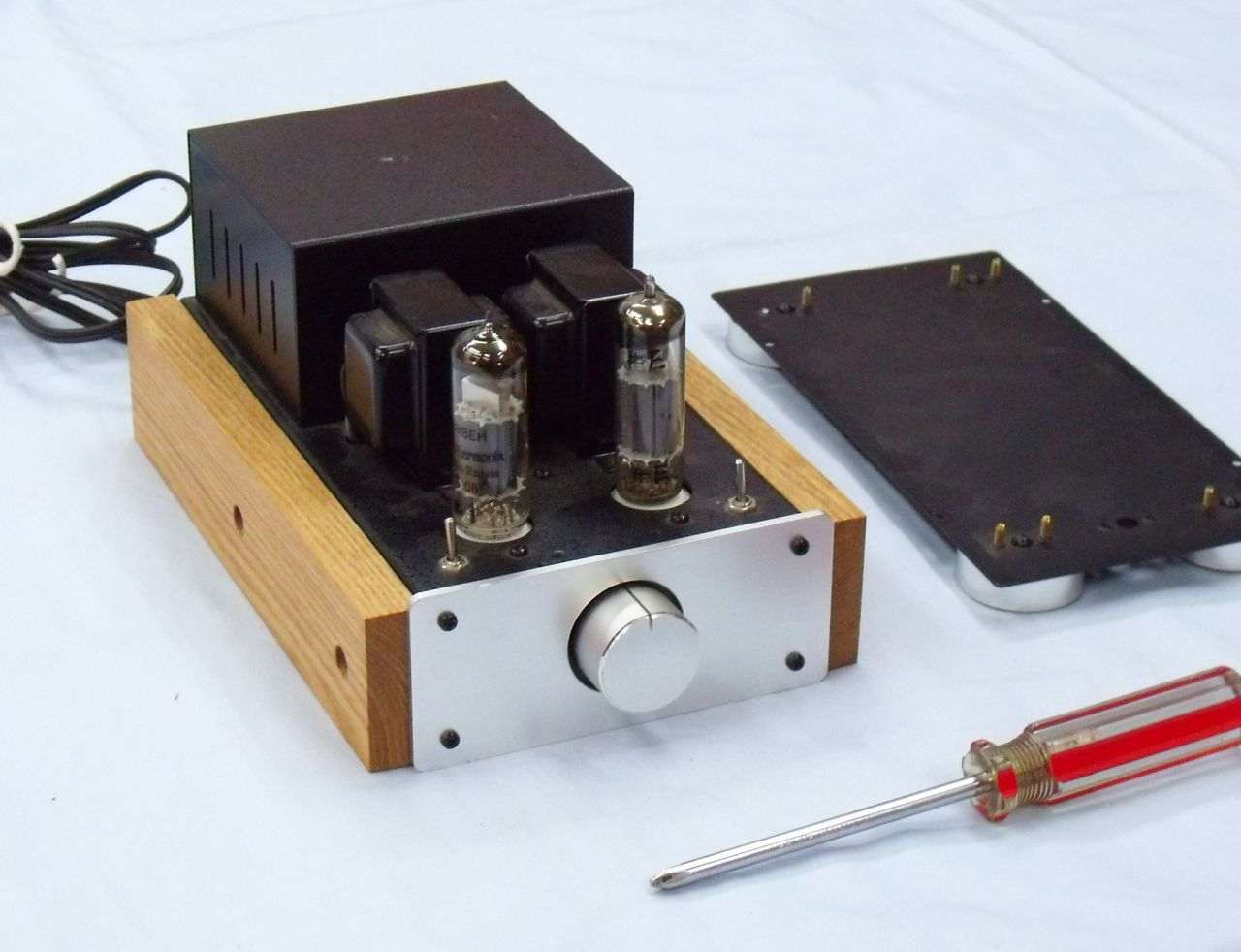

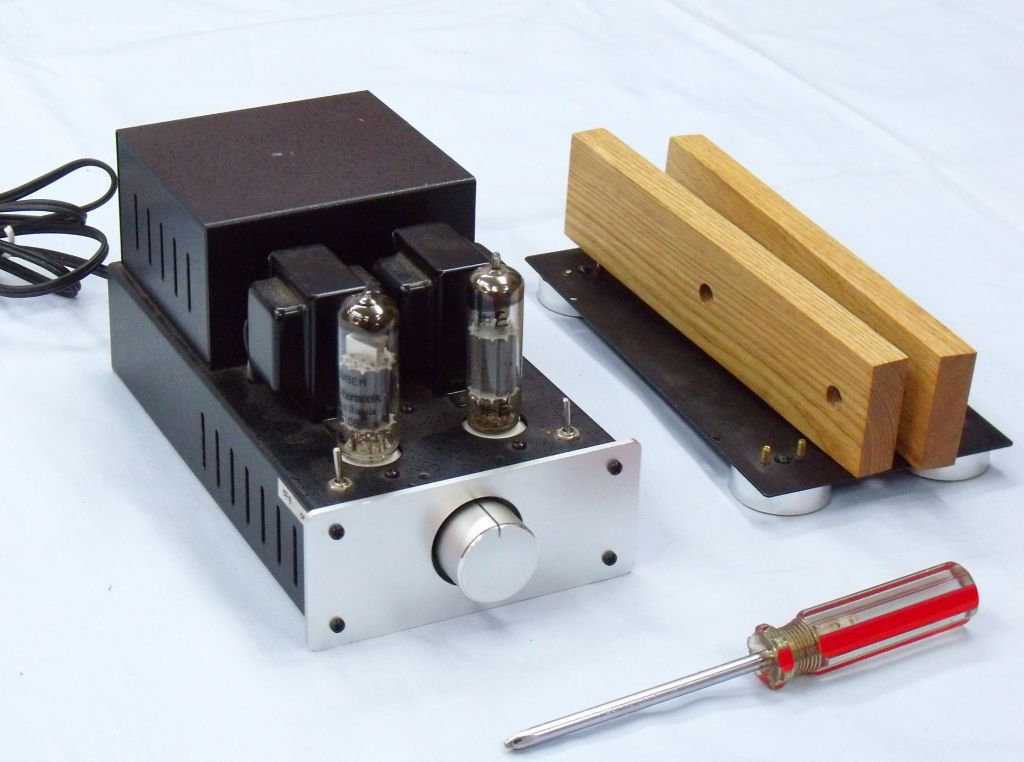

上左：取り付け前の　８７０と　楢（ナラ）製のウッドパネル　と　右：「取り付けた」ウッドパネル

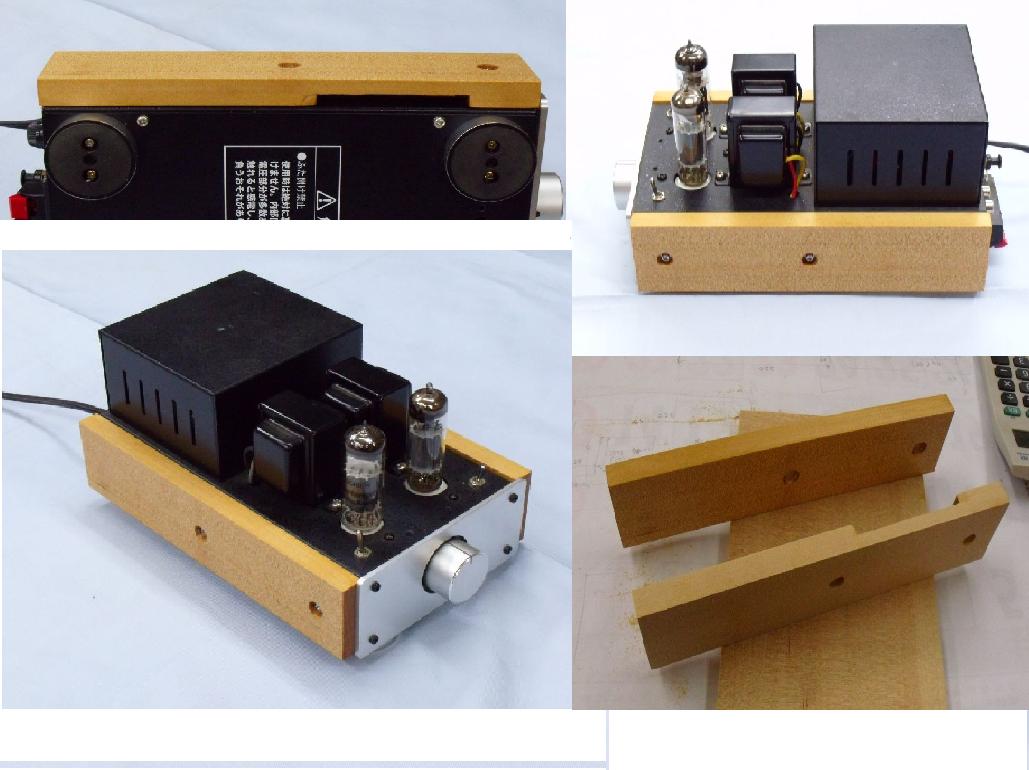

いいですよ　これ。　これまでも『出てくる音』は大人でしたが、外観も大人になった気がします。　yahooオクで試験販売中です。

詳細は　当店の　「ＴＵ−８××シリーズ用のサイドウッドパネルを作った」にて　ご紹介しています。

☆　販売内容　４０００円（取り付けネジ付き）送料３９０円、　材質は　ナラ、クルミ、栗、アガチスの４種類　、いずれも一枚板です。
　　お支払は　「新生銀行」か「郵貯銀行」です。
　　ご希望の方は　「サイドウッドパネル希望」と まで、ご連絡ください。

★　注意　後継機種のTU-870Rには　ケース横の「通風孔」が開いていませんので、「取り付け穴」を開けるか、「両面テープ」で取り付けてください。

　　ふ〜む　こういうところで、コストダウンしてるんですね。　他には真空管のソケットも焼き物ではなくなったし・・・
この価格では、儲けは出ないだろうなあ。　上代２万円で販売店への卸し価格が８割としても、１．６万、材料費、運賃を引いたら、いくら手元に残るだろう？　　どうですか　みなさん　いくらで作れますか？

【作業の詳細を追加しました】

ＴＵ８７０改造の詳細　これは、本ページの３極管結合＋定電流化への改造をお手伝いすべく「詳細化」したものです。

図を多用しました、ビジュアル版「こんにちは　ＴＵ−８７０の改造のページです」も作りましたので、併せてご覧ください

■　前準備、

◆必要な　工具

キットを作った時に使った工具です、　ドライバー、ニッパー、ハンダコテ等

ハンダを吸い取る　アミ線式はんだ吸い取り器（ソルダーウイック）　少々

ドリル　プリント基板にラグ板を取り付けるため、φ３．２〜４の孔を開けるのに使います。　電動でもハンドドリルでもかまいません。　加工は１カ所だけですので、家庭用キリでも代用できます。

ホットメルト　ジャンパー配線を基板に固定するために使います。　エポキシ接着剤、テープでもかまいません。　　

◆材料

■工作

第一段階：　出力段を五極管接続から三極管接続に配線で変更します。初段の動作点、ＮＦＢの変更は、部品（抵抗、コンデンサ）の変更だけで、パターンの切断はありませんのでこのキットを組み立てられた方なら、容易にできると思います。　

ここではパターンカットを行います。　たいしたことでは無いのですが、基板にキズを付けるのでオークションに出すときは「新品」とはいえませんだけです。この段階だけで、かなり音質は変わることが実感できます。　

◆出力段　　５極管から３極管へ変身させます。

１）ソケットの七番ピンを電源から切り離すため、カット１〜３まで３ヶ所パターンをカットします。

「ぺるけさん」は４φのドリルを提案されてますが、ドリルの無い方は、カッターで斜めに2ヶ所、切れ目を入れ半田コテを当てますと、その部分ははがれます。

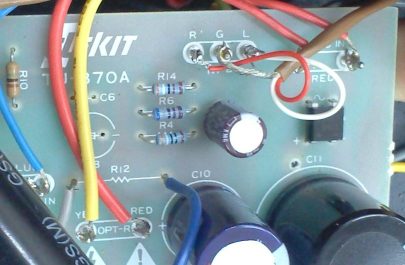

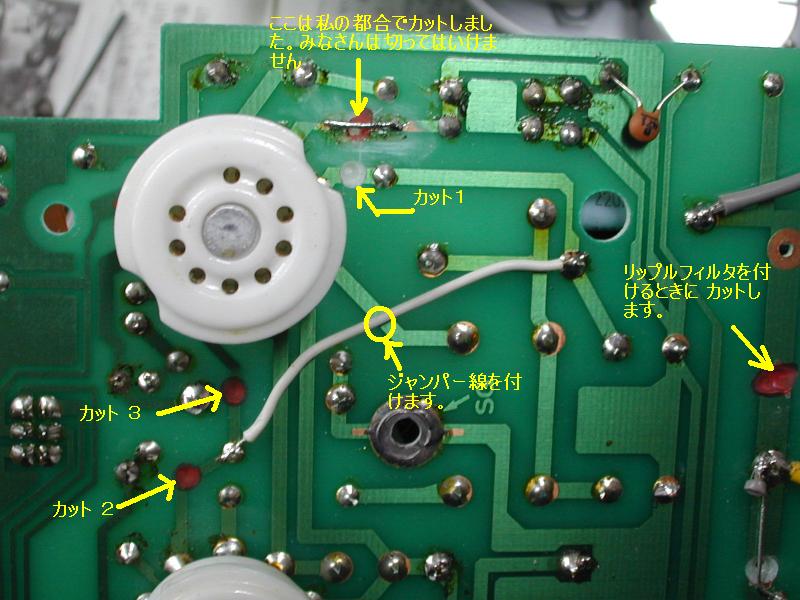

　　　　　　　　　＜　写真１　パターンカット　と ジャンパー線　と　Ｃ２０＝４７０ｐＦ の取り付け図　＞

２）　ところが３ヶ所カットすると　Ｒ８のパターンも切れてしまうので、Ｒ８を電源につなげるジャンパー配線を行います。　
この線は危険防止のために「ホットメルト」で基板に固定します。　ぶらぶらしないように３カ所くらい止めればいいです。

３）　真空管ソケットの6番ピンと7番ピンを１００Ω（１／２ｗ）でつなぎます。　次の写真にあります。

◆前段

Ｒ３、Ｒ４（１０ＫΩ）を３９０Ωへ。
Ｒ５、Ｒ６（２．７ＫΩ）を７ＫΩ（６．８ＫΩを使いました）
Ｃ１，Ｃ２（０．１μＦ）を ５６０μＦ（在庫の４７０μ／１６Ｖを使いました。）
Ｒ１３（２２ＫΩ）を３ＫΩへ変更します
抵抗は、写真２では金属皮膜１／４Ｗですが、カーボンでもかまいません。
先のパターンカットの写真１にあるように、基板の裏側にＣ２０を追加します。　４７０ｐＦ／のセラミックコンデンサを使用しました。
Ｃ３，Ｃ４（０．０２２μＦ）を０．１μ／２５０ｖに変更します。

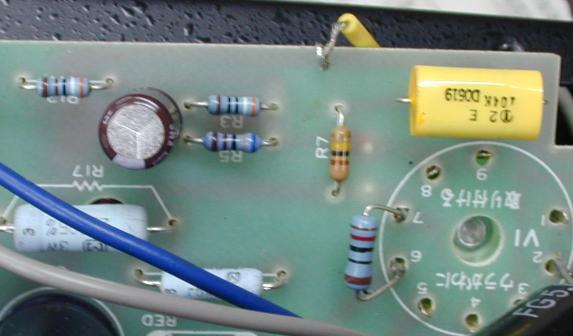

　　　　　　＜　写真２　Ｒ３，Ｒ５，Ｒ１３　とＣ１、　Ｃ３の黄色いフィルムコンデンサ　 ＞

これでおしまい。

今付いている部品を外すには、部品を引っ張りながら、裏からハンダコテでハンダ付けしてあるところを溶かしてやると外れます。

外した部分にはハンダが残るので、吸い取り器で吸い出します。　ここでは簡単な「アミ線式ハンダ吸い取り器」を当てて、上からコテを当てて
アミ線に吸い込ませます。　もし、うまく吸えない場合は、「呼び水」のように吸い出す部分に一度ハンダを染み込ませてください。

必要な部品
抵抗　３９０Ω
　　　　６．８ＫΩ
　　　　３ＫΩ
電解コンデンサ　　　　　４７０μ／１６Ｖ
セラミックコンデンサ　　４７０ｐＦ
フィルムコンデンサ　　　０．１μ／２５０Ｖ（安全をみて４５０Ｖ）
以上　各２個づつ

さあ　基板を固定して、トランスからの配線を再度付け、配線の確認をしたら、音出しをしてみましょう。
どうですか、さっきまでの音とぜんぜん違うでしょう？
今までのが端正で綺麗な音だなあ、（ちょっとよそよそしいけど）　と思います　これが５極管の音です。
それが今度は、3極管の音に変わってます。　躍動感にあふれ、一人前の大人の音というか、
これが当たり前の音だと思うのだが、なんと言い表していいのか・・・誰か　替わりに云ってくれ

　　　　　　　　　　　　　　　　　　　この先へ いきますか？

◆定電流回路　この改造のキモです。

１）出力段のバイアス抵抗を外して、ＬＭ３１７を使った定電流回路を入れます。　今までのように外した部品の場所につけれる大きさの物では無いので「ラグ板（5mmピッチ）」に取り付けて、配線します。

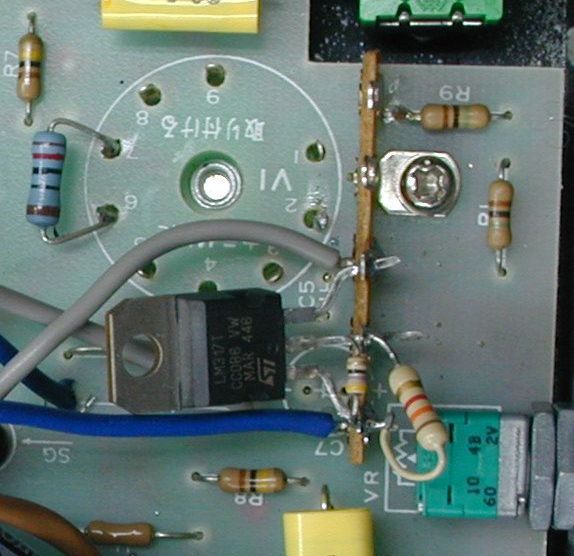

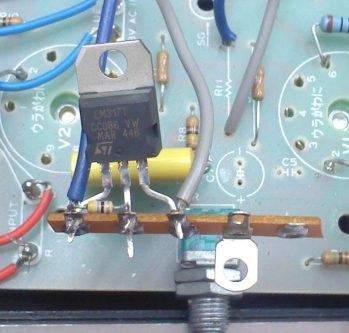

＜写真３　定電流回路　の ＬＭ３１７とラグ板 ＞

ＬＭ３１７の取り付けの際に足を開かせるのですが、パッケージの根本から曲げないで、足の途中で曲げてください。

電流の調整抵抗は　４７Ωだけでも良いですので、横の１．３ｋは不要です。
電流値は　Vadj端子と出力端子の電圧差が１．２５Ｖ（±０．０５Ｖ）になる抵抗値で決まります。
Vadj＝１．２５Ｖ／４７Ω≒２６．６mA程度になります。　

Ｒ１１とＣ７を外します。　Ｒ１１を取り付けていたホールに青と灰色の線を＜臓物の写真＞を参考にして、接続します。

ここで注意しなければならないのが、上の写真では、上から２番目の端子部分はシャーシにネジ留めされています。　
そのため、この箇所を避けて使います。

もう、片方の回路も同様に作り、配線します。

続いて、２章にありました、Cloop＝１００μ・２５０Ｖを　基板にある、「REDピン」とソケット�Aにハンダ付けします。

このコンデンサは固定が出来ないので、要注意です。　なるべくふらつかないように足は短くしてハンダ付けしてください。

もしハムが発生したりして気になったら
第四段階では、電源にリプルフィルターを追加します。

◆リップルフィルタ

トランジスタを使ったものです。　出力は ２１５Ｖ位にします。　約２８Ｖドロップさせました。
ここで使ったＴｒは手持ちのもので　耐圧が４００Ｖ、ｈｆｅ＝２０〜１００、コレクタ損失は１０Ｗのスイッチング用の物です。
あまり大きい物は、実装スペースに制限もありますので、小型な物に限ります。

出力電流は　２７ｍＡ×２＝５４ｍＡと見込みます。
Ｉｂ＝Ｉｃ/hfe　より　５４mA／（２０〜１００）　で　２．７〜０．５４ｍＡ、
ドロップ電圧が２８Ｖなので　ベース抵抗は２８／２．７〜０．５４＝１０〜５２ＫΩの範囲で合わせ込みます。

ｈｆｅが大きく開いてますので、１０ＫΩ程度を入れてみて、ドロップ電圧を測り、逆算してｈｆｅを測定して、抵抗値を決めれば好いです。

直感的な方法としては　hfeが不明な場合　１Ｋ、２．２Ｋ、４．７Ｋ、６．８Ｋ、１０Ｋと抵抗を用意しておき、１Ｋを付けてみます。
その時のドロップ電圧をテスターで測り、小さければ、次の大きい抵抗に替えていきます。
私の場合は２８Ｖドロップさせましたが、もっと小さくても、ブーンというハムが気にならない程度でかまいません。
ドロップ電圧を大きくすると、トランジスタの損失が増え、発熱しますから注意してください。

フィルタコンデンサは２２μ／４５０Ｖ　を使いました。
損失は　２８Ｖ×０．０５４mA＝１．５Ｗです。　トランジスタがＴａ＝１．２Ｗですので、やはり小型のヒートシンクを付けました。

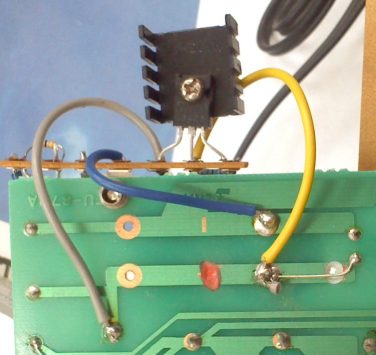

前述の《臓物の写真》にある　画像下側の黄色い電線のあたりです。

■
