３．その他 RISC用タイニーBASIC・・・ ８PinRISC の CH32V003に豊四季タイニーBASICを入れる。

このページで公開している　はなゆう製のソフトはフリーソフトです。ロイヤリティも保証もありません。店主

(2024/0817)

できあがったCH32V-RISCチップ+基盤の完成品、豊四季タイニーBASICが入っている。

できあがったRISCチップ基盤の完成品、豊四季BASICが入っている。　小さくてかわいい

CH32V-RISCチップに豊四季タイニーBASICの機能追加作業中の光景
、ブレッドボードのRISCをLinkEに接続する

ブレッドボードで開発する。「ｔB]印がRISKチップ、LinkEの白いのは赤LEDが眩しくて
　　

このページで何ができるのか？

秋月電子で販売しています、@40の８ピンのRISC（@40RISC）上で動作する　豊四季タイニーBASICが使えるようになりました。
標準品に　IN、OUT、ANA、SAVE、BOOT、LOAD、RND、TICK、CLT を追加しました。８ピンRISC の電源以外の６ピンがＩ／Ｏとして使えます。
インタープリタ版です。　PC等の端末からTx,Rxピンを使って操作できます。
作ったBASICプログラムを ”SAVE　BOOT”　文でRISCチップ内のフラッシュに書き込んで、自動運転もできます。

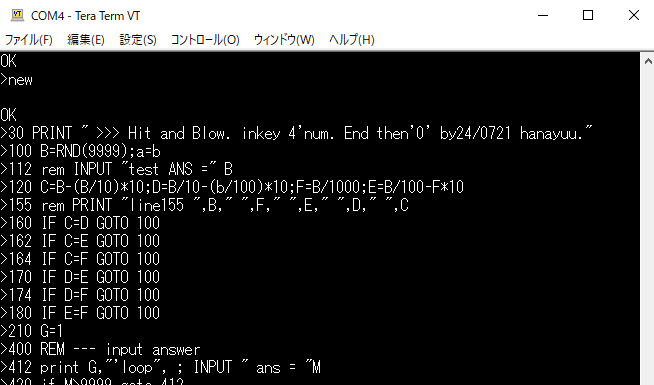

豊四季タイニーBASICの操作画面　TeraTarmで操作、表示しています。

開発は Windows10+MonRiverStadio Var1.91（以後MRSと略）+LinkEで行いました。言語は　C( K&R )です。
できるまでは　結構しんどかったです。
しかし　LPC（ARM)を始めたときよりは、情報が多いので助かりました。

見て判りますが　ここではRISC,開発ソフトの準備、操作は紹介していません。　ネットに、いっぱい出ていますのでそちらを参考してください。

まとめ目次
使ったものの紹介
できあがったソフト置き場はここ
豊四季タイニー BASICに追加したこと
判ったこと、注意点は
サンプルソフトなど

＜　使ったものの紹介　＞

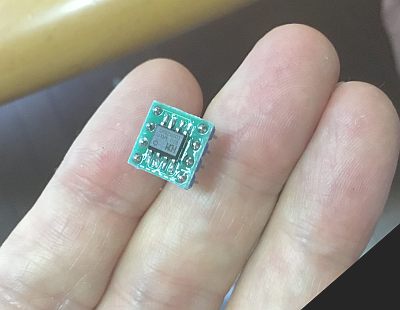

使ったのは　秋月電子で扱っている、@40の８ピンのRISCです（32ビットRISCマイコンCH32v003J4M6)これをブレッドボードでつかうため、８ピンDIP拡張基盤に乗せました。

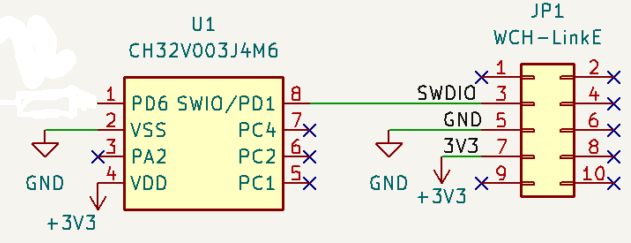

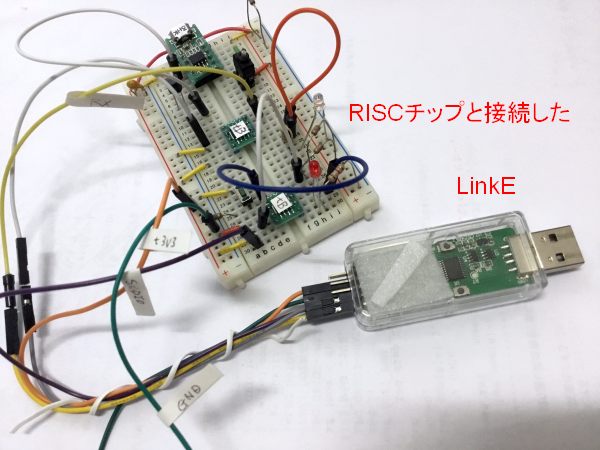

これに　秋月で購入した、LinkEを接続します。LinkEは　RISCのSWDIOを使ってプログラムライターとして、Tx,Rxを使ってシリアル通信、 3.3Vの電源の供給を行います。

このような小ピンのワンチップは、ただ小さいというだけで扱いやすそうですが、難点は「パケ、金額に比例してメモリーが小さい」ですが、このチップは EEPROMが16KB、RAMが2KBあり、豊四季タイニーBASIC フルセットが載せられました。
８ピンとはいえ、電源の２ピンを除いても、I/Oが６ピンもあるので、小さな治具としてなら結構使えます。
同じコアで２０ピンのチップ（ CH32V００３F４P６）もありますので、両方持っているのがベストです。
このI/Oが使えることが大事で、価値があります。そうでなければ、もっとパワフルで安易なPCで代用できます。

開発は MRSで　ADCあたりのサンプルをプロジェクトして、改築しています。
basic.cは作者さんのページからコピペして、追記しました。

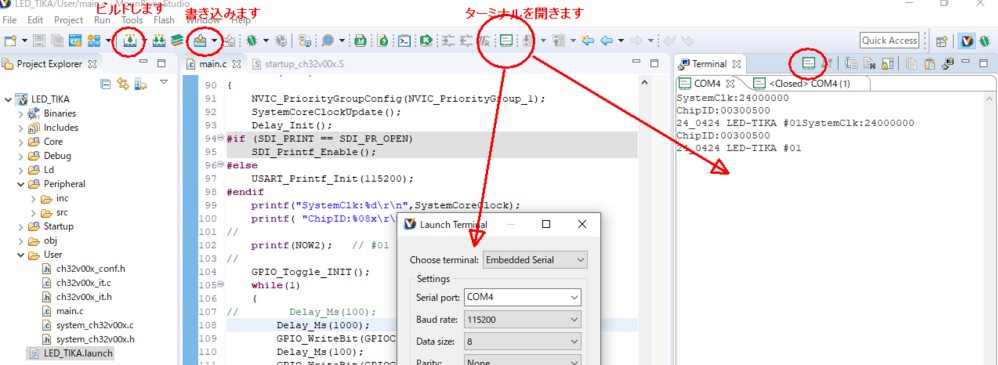

MRS内臓の Cコンパイラ　、デバッガー　、ターミナル　で編集、虫取りを繰り返し、　TOP絵のように LinkEを介して　RISCに書き込みます。
MRS+LinkEでCH32VのタイニーBASIC を改造する

最終は　PCのTeraTarm(115200bps)＋LinkE（3.3Vが出ます）＋RISCで動作させます。

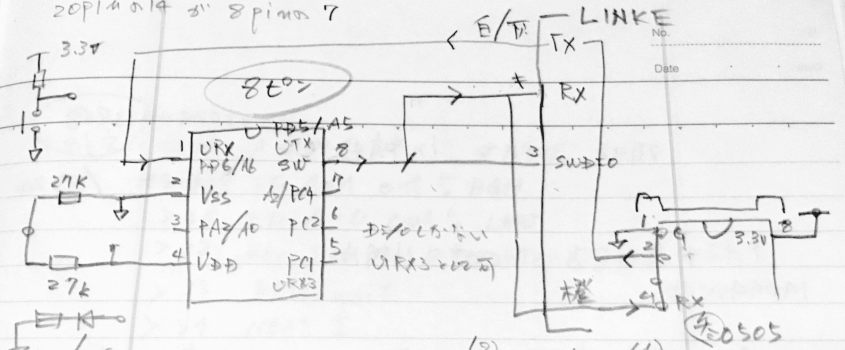

最低で　電源が２本、Tx,Rx(SWDIO)の合計４本必要です。

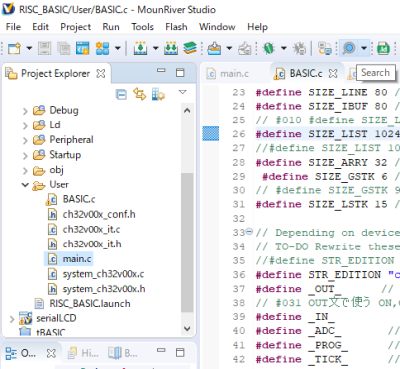

MRSでBASIC用のプロジェクトを作る

出来上がった　ソフト置き場　です
main.c から basic.c を呼んでいます。　この２つのソースと、コンパイルしたHEXファイルを載せておきます。
書き込むだけなら、その他　を参考にしてください。
もしくは　上のMRSの　左欄のobjフォルダの中に　HEXファイルをコピペして　書き込んでもOKです。

＜　できたもの　豊四季タイニーBASICに追加したこと　＞

１．@40RISCで、豊四季タイニーBASICが使えるようになった。
２．標準（？）に　IN、OUT、ANA、SAVE、BOOT、LOAD、RND、TICK、CLT を追加しました。
内容は
IN+ピン番号　０か１が取れます。　例）　＞B=IN3 ... ３はチップの３番ピンで　PA2です。
OUT+ピン    ＞OUT3 HIGH　ｏｒ　LOW
ANA＋ピン    ＞C=ANA(3)
SAVE()    プログラムを自身のフラッシュに書き込みます。　BOOTを付けると、自動で実行します。サイズは１KByte。
LOAD（）　フラッシュからプログラムを読み出します。
TICK()    10msecのタイマー値です。７FFFまでいくと０に戻ります。　systicを使ってます。＞B=TICK()
TCL        TICKを　ゼロクリアします。
RND        乱数発生    ＞A=RND(９９）
BASICが使える大きさは　中間コードで１KByteです。

以上の機能を詰め込んで、１４KBに収めました。残量はあまり無いです。

電流は　Vcc=3.3v時　実行時に　ハイサイド電流計で　4.8mA（ｍａｘ）でした。
ついでに。。。
電流波形は比較的にきれいでして、デジタルテスターでも読めます。
データシートには載らない部分ですが、
Vccが　3.3V＝4.0mA、2.87v＝5.84mA　このあたりが下限のリセット電圧で、内部でモガイています。
2.7V=5.77mA、、2.42V=0.09mA　では停止して下がります。　以下は2.0V=0.08mAでした。
    (2024/0829　追記おわり）

※ I/Oの指定は　ピン番号を使いました。PC1＝５ピンですが、PC1では配線できないし、２０ピンではピン番が異なる。８ピンで使うののを前提で、８ピンチップの番号を割り付けました。
※２０ピンなら、全てのピンに拡張できます。全てのポートが使えます。安いしオススメです。
※　Tx,Rxピンも I/Oとして使えます。　例　M＝ANA(1)　とか　A=IN１

３．LinkEはシリアルUSB変換器として使えます。　私のPCではCOM4と認識しました。
その状態でターミナルソフトTeraTarmを立ち上げて、シリアル->COM4、設定は115200bpsでtBASICと通信できます。

MRSは　EclipsのRISC版です。　NPX社のLPCに比べると、インストは楽です。アクチ不要でした。
プロジェクトが簡単に作れます。ターミナル＋ＬｉｎｋＥも使えて、結構便利です。デバックも、安定して使えます。

＜　判ったこと、注意点は　＞
１． Cの標準ライブラリーはあっても、中は空なので使えません。LINKでエラーになります。
２．コンパイル効率を上げるためか、レジスタを多用していますので、エラーが発見しにくい。
３．WHILE文は要注意です。　条件が空のときもありました
４．変数の扱いも注意です。LoacalとGrovalの認識が危ない。
えてして　コンパイラは　けっこうあぶないです。　
変数は　アドレスで指定する方式が固いです。ポインタを使うような。。。

５必要なところしか、触ってはいけない、好奇心は怪我の元です。
一度　LinkEをポアしました。LinkE上のリセットボタンを押しながらUSBに差し込んで、復旧しました。

６．PA2のADCが使えなかった件は、内部クロックの指定に変えて、使えています。
【参考　◼️　CH32V003 マイコンの PA1 や PA2 が使えないときに確認すること

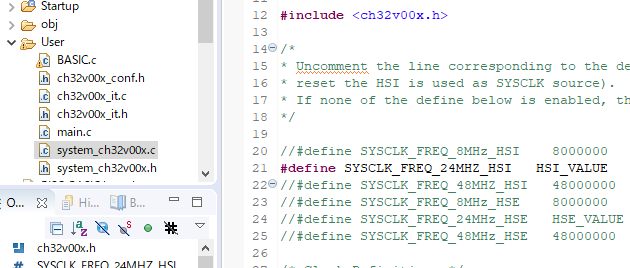

CH32VのPA2をADCで使うために内部クロックに変更した。

上のように変更しました。

７．内部の周辺デバイスは　STM32と同じですので、参考になります。
【ADコンバータ【STM32のADコンバータ詳細】https://depfields.com/adc/　】

８．周辺デバイスのサンプルは、下記にあり、Cで平易に記述されていて、判りやすいです。

https://www.wch.cn/downloads/CH32V003EVT_ZIP.html
これをコピペして使わせていただきました、これと　前記のSTM32のサイトを突き合わせると判りやすい。

特に　フラッシュの扱いは　助かりました。

９．開発者の著作「タイニーBASICをCで書く　単行本－２０１６／４／２５鈴木哲哉」は　できれば目を通しておいたほうがいいです。
本書の　第１章のさわり「お試し版」をソシム社のサイトで公開しています。
タイニーBASICをCで書く本

１０．速度　ラズパイ版を３Aに入れました。　マンデルブロ集合をやってみた、SSHで１５秒でした。　@40RISCでは８秒でした。
OSが絡むと遅くなります。　でも　早いぞ32bitRISC@24MHz

１１．　20ピンの　CH32V003F4P6　もお勧めです。
良い点
１）安い・・・＠５０
２）ピンが多い分だけ、GPIO、ADCが多い
３）SWDIOピンが別にある。
克服する点
４）足のピッチが狭い（０．６５ｍｍ）のでハンダ付けのスキルアップできる。
５）拡張基盤の幅が広い。　スキニーがほしいです。立たせればいいけど・・・
６）BASICでの　I/O数の拡張は、ソースを見れば判りますが、単純です。フラッシュですので何度でもやり直しはできます。ただし、ROMの残量がSAVE領域を圧迫しますので注意して下さい。

＜私の作った　サンプルソフトです　＞

１１．作ってみました Hit and Blowです。
１２．発振器　です。TICKの10msecを使って、HとLの長さ、繰り返し数、先出しはHか？　を指示すると５ピンに出力します。繰り返しを１にすると　ワンショット動作となります。

＜その他　＞

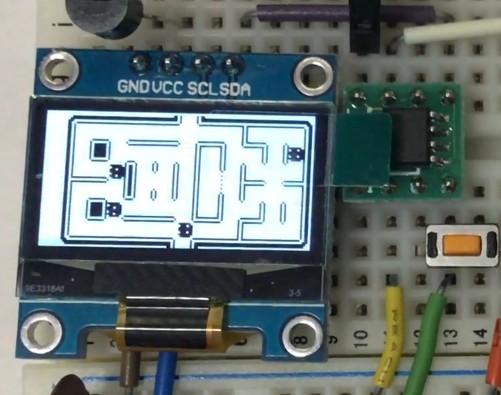

MiniGameを見つけました　その中のPacManです。　書き込みました　動きました。　いい動きしています。インベーダー、テトリスもあります。

上の＜イメージ＞をクリックすると　動画に飛びます。

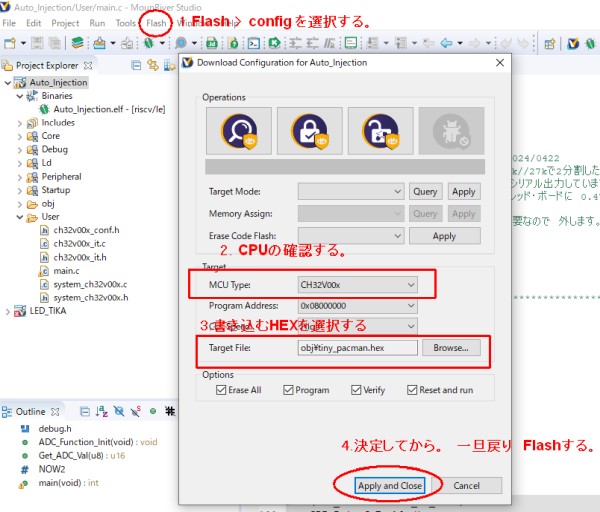

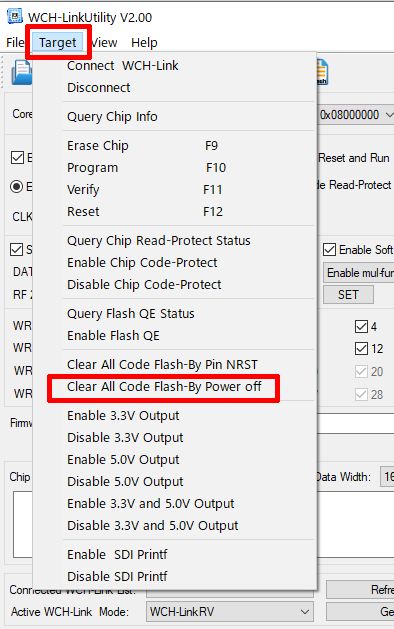

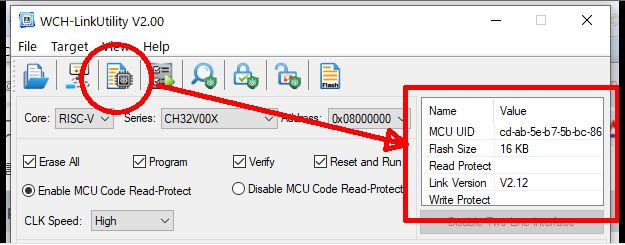

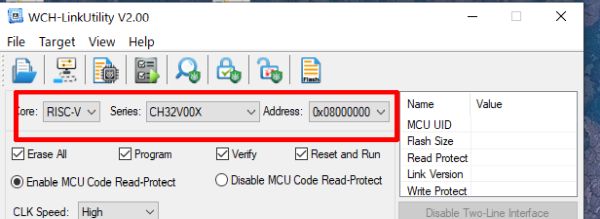

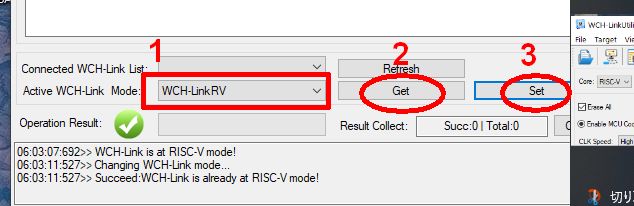

下は　書き込み方です。

１３．豊四季BASICの作者さんに　感謝いたします。

１４．気がかりなこと
AND,ORの論理演算が欲しかったが　もう　ROMに残は無いです。
SAVEは１KBです、RAMの限界の２KBにしておけばよかった。
