島田さんの　１４ＧＷ８差動アンプ　　　2010.09

以下　お便りのままです

>>
>> 基板頒布ではお世話になりました。
>> ５月半ばに基板が届いてから４か月も
>> 経ってしまいましたが、やっと何とか
>> 出来上がりました。
>>
>> 仕上がり具合は別として、基本的には作例
>> ＜７．１　「清さん」　2008.04＞
>> に類似しているように思います。

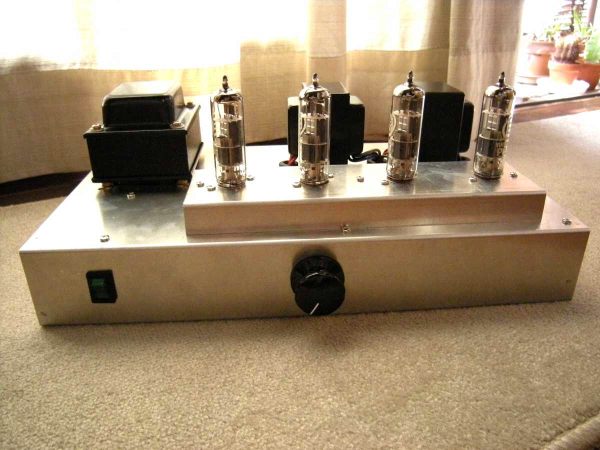

>> （写真-正面）
>>
>> 手持ちの14GW8（PCL86）を使うのだけれど、
>> 基板類に手を加えることなく、将来は？
>> 6BM8にも転用可能にしたいと思いました。
>> 本末転倒ですね。すみません。
>>
>> いろいろ考えた末、基盤の裏側（パターン面）
>> のソケットのランドから、９ピン４本分の配線
>> をシャーシの表に引き出して、２０mm程のゲタ
>> を履かせたソケットにつなぎました。
>> 14GW8のピン接続の組み替えもここでしています。
>> ソケットの引き回しが長くなることによる動作
>> 不安定等が懸念されましたが、大きな破綻は
>> 見られないようです。
>>
>>
>> 結局、シャーシ裏に完成した基板をひっくり返して
>> 取り付けました。
>> ヒーターの配線のみ変更して、基板側ソケットに6BM8を
>> 差せばそのまま6BM8のPPアンプとして動作するはずです。
>> なお、Ｃ電源用に100V：8Vのトランスを追加しました。
>> 出力トランスのリード線がそのまま巻いてあったりで、
>> お恥ずかしい限りです。
>> 最初、ブー・ビーとにぎやかだったので、どこかで発振
>> かと思いましたが、調べてみると、基板のＧが浮いて
>> いました。基板のＧをシャーシに落して解決しました。

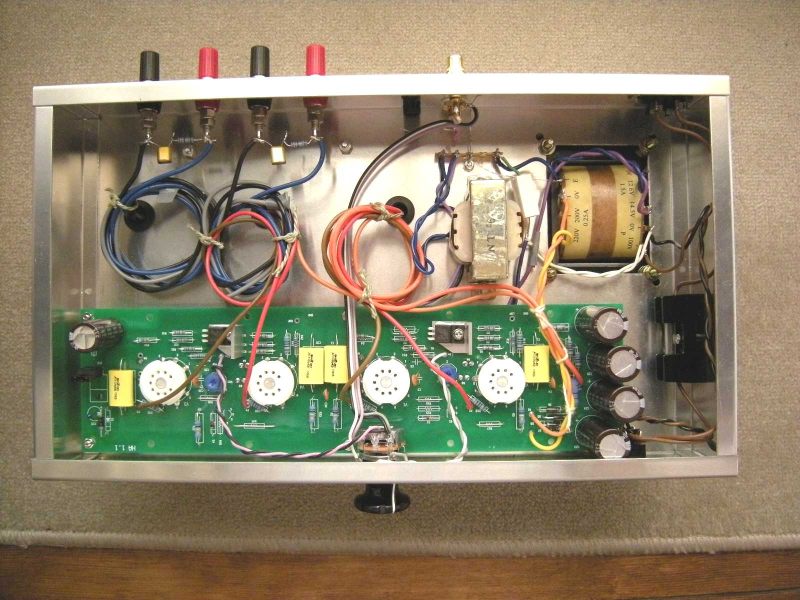

>> （写真-はらわた）
>>
>>
>>
>> 主要な部品類は以下の通りです。
>> 電源トランス　特注品　220V-250mA（AC）
>> 　　　　　　　　　　　14.5V-12.6V-1.5A（AC)
>> 出力トランス　東栄　OPT-10PR　8KΩ　カバー付き
>> Ｃ電源トランス　ジャンク品　100V:8V　容量不明
>> シャーシ　　　野口トランス　加工済みシャーシS-170
>>
>> あまり参考にはならないと思いますが、とりあえず
>> 完成のご報告とさせていただきます。
>>

島田さん　ありがとうございました。

１４ＧＷ８は中のユニットが両方とも感度が高いので、かなり利得が稼げます。
そのため　初段の動作点も変更出来る範囲が広く、動作点を変更して音質の変化を楽しめます。　
また　ＮＦＢも増量できますので、こちらでの変化も味わえます。　この点は　６ＢＭ８では感度が低いので　かなわない点です。
