６ＢＭ８差動アンプ組立説明書Ｖ１．１

　真空管式ステレオパワーアンプ
全２段式差動プッシュプルアンプ　組立説明書

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２００７．０７．１５

この度は、「６ＢＭ８差動アンプキットＶ１．１」をご選択頂ありがとうございます。
■概要
・６ＢＭ８（電力増幅用５極管を３極管として使用しています＋電圧増幅用３極管が１本に入った複合管です）を使った、最小限の構成の２段式差動ステレオアンプです。　Ａ級動作のため出力は３Ｗ＋３Ｗと小さくなってます。
・入力は通常のＲＣＡピンが１系統ありますので、ＣＤ、ミニコンポなどにつないで使用できます。
・プリント基板の採用により組み立ても容易になっています。
・特殊な部品は使用せず、交換用パーツも入手が容易なようにして、長期にわたってメンテナンスができ、ご愛用できるようにしました。
・ケースは木製で部屋の調度品としても違和感が無く、追加工も容易にしました。ケースは好みがいかせるように表面の研磨まではしてあり、無塗装としてあります。

■目次
・ご注意およびお願い。
・工作に必要な工具。
・パーツリスト
・基板の組立。
・部品の取り付け、配線、ケース組立、動作チェック、使い方。

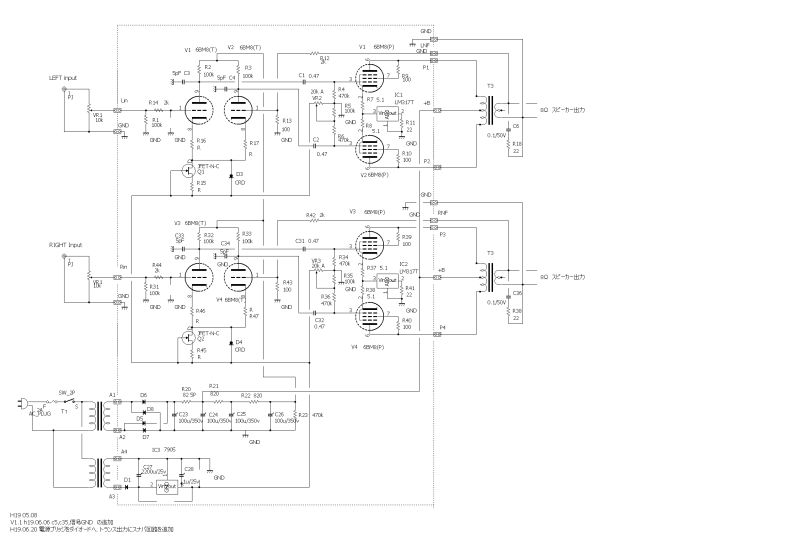

・回路図
・保証

■ご注意およびお願い
安全にお使いいただけるため、製作の前に「組立説明書（この書類です）」をよく読み、説明書に従って正しく製作を行ってください。
・作業場を用意ください。
・作業机上には部品に水がかからないように、飲食物は置かないでください。
・組立は、付属の作業用段ボール箱の中、上で行うようにしてください。　部品を無くさないよう、キズが付かないようにしてください。
・半田付けなど、高温となる作業がありますので、小さな子供の近くでは作業はしないようにしてください。
・真空管はかなり高熱となりますので、手袋をしようして、素手では触らぬようにしてください。
・アンプを使用するときも、通気口をふさがないようにしてください。
・カバーの上には何も置かないようにしてください。

■工作に必要な工具
・半田こて（１５～３０ｗ）
・半田こて台
・ニッパー
・ラジオペンチもしくはプライヤー
・＋、－ドライバー
・カッターナイフ
・テスター
あればよい物として
・ドライヤー
・キリ

■パーツリスト
・ケース
背板
左右側板
前板
Ｌアングル固定用板　2枚
ゴム足　4個
アクリルカバー
底板（パンチング板）

・真空管　４本

・電源トランス　１個
・出力トランス　２個

・ＡＣケーブル
・ＡＣケーブルブッシュ
・ヒューズホルダー
・ヒューズカバー
・ミニチュアヒューズ
・電源スイッチ

・アルミＬアングル　２本
・スペーサー　１２個

・１０ＫΩ２連ボリウム
・ツマミ
・ＲＣＡ入力端子
・出力端子　赤２個、黒２個

・ネジ　Ｍ３－１０　１２本
・木ネジ　３．５×２５　１４本
・木ネジ　４×１２　６本
・木ネジ　３×１２　７本
・木ねじ　３×１６　６本
・木ねじ　３×８　　６本
・トラス　４×１２　２本
・Ｍ３ナット 2個
・Ｍ４平ワッシャー２枚

・プリント基板
・抵抗（小さい物）
１００Ｋ（茶黒黄金）　4本
２Ｋ　　（赤黒赤金）　４本
４７０Ｋ（黄紫黄金）　５本
２２　　（赤赤黒金）　１本
中くらいのもの
１００　（茶黒茶金）　６本
２２　　　（赤赤茶金）２本
８２０　（灰赤茶金）　２本

酸化金属被膜抵抗
１００Ｋ（茶黒黄金）　４本
５．１　（緑茶金金）　４本
８２　　　　　　　　　１本

・電解コンデンサー
１００μ／３５０Ｖ　　4本
２２００μ／２５Ｖ　　１本

・タンタルコンデンサ
１μ／２５Ｖ　　　　　１本

・フィルムコンデンサー
０．４７（０．３３）　４本

・セラミックコンデンサー
５Ｐ　　　　　　　　　2個
０．１μ（１０４）　　２個

・真空管ソケット４個
・ダイオード５本
・ＬＭ３１７Ｔ２個
・７９０５１個
・Ｌ型放熱板２個
・半固定ボリウム２個
・ＣＲＤ（定電流ダイオード）２本

・電線
シールド線１８０ｃｍ　　　　信号線用
黒（0.3sq) １２０ｃｍ　　　　　シールド線接続用

太い黄（0.5sq） ６０ｃｍ　　　　　　ＡＣ２００Ｖ
赤(細0.3sq）１２０ｃｍ　　　　ヒーター、＋Ｂ
白(細0.3sq) ５０ｃｍ　　　　　ヒーター

太い青(0.5sq) ３０ｃｍ　　　　　　スピーカー端子用
太い緑（0.5sq)３０ｃｍ　　　　　　スピーカー単子用

青(0.3sq)３０ｃｍ　　　　　　　Ｐ２
橙 (0.3sq)３０ｃｍ　　　　　　　Ｐ１
茶 (0.3sq)３０ｃｍ　　　　　　　Ｐ４
白（灰）(0.3sq) ３０ｃｍ　　　　Ｐ３
・熱収縮チューブ　φ５２０ｃｍ

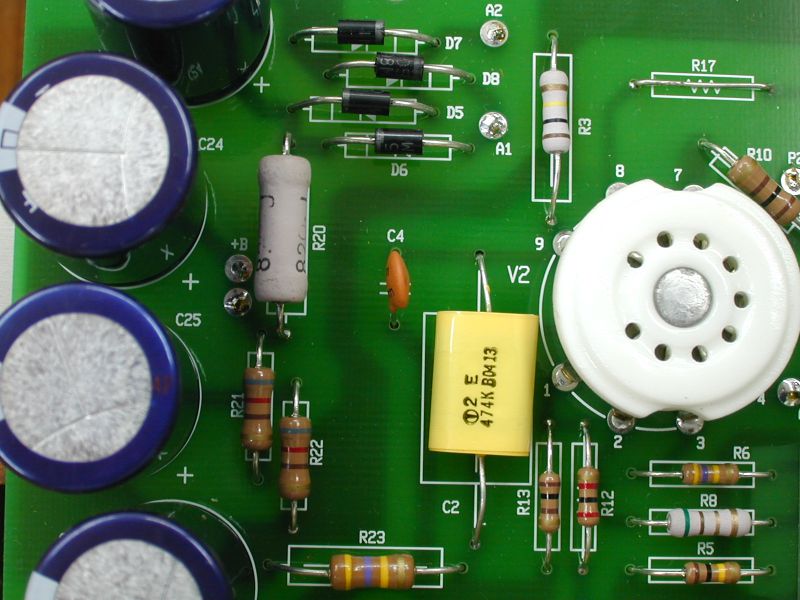

■基板の組立
・部品は全てシルク印刷のある面に行います。
・高さの低い物から半田付けしていきます。

・部品の足はパターンに合わせてゆったりと曲げてください。

★取り付けない部品　Ｒ１５，Ｒ４５，Ｑ１，Ｑ２，Ｒ２４は何も付けません。　そのままにしておきます。

◇組立順序
・ジャンパー線の取り付け　　　Ｒ１６，Ｒ１７、Ｒ４６，Ｒ４７にジャンパー線（緑色の電線）を半田付けします。
・抵抗の取り付け
１／４Ｗ
Ｒ１、Ｒ３１、Ｒ５，Ｒ３５１００Ｋ（
Ｒ１２，１４，Ｒ４２，４４２Ｋ
Ｒ１３，Ｒ４３１００Ω
※ Ｒ４，Ｒ６，Ｒ３４，Ｒ３６４７０Ｋ

金属皮膜
Ｒ１１，Ｒ４１２２Ω

１／２Ｗ
Ｒ９，Ｒ１０，Ｒ３９，Ｒ４０１００Ω
Ｒ２３４７０Ｋ
Ｒ２１，Ｒ２２８２０

酸化金属皮膜
Ｒ７，Ｒ８，Ｒ３７，Ｒ３８５．１Ω
Ｒ２，Ｒ３，Ｒ３２，Ｒ３３１００Ｋ
Ｒ２０８２Ω

・ダイオード　5本

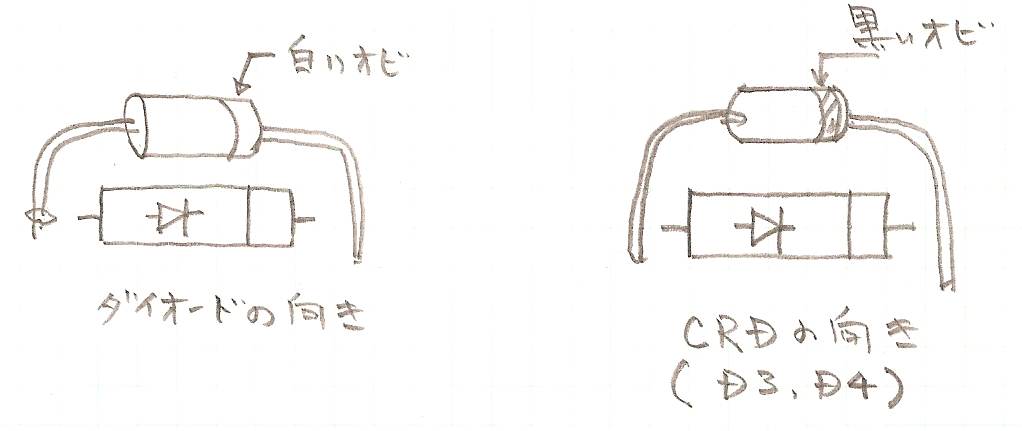

図・ダイオードの向きの見方
図・ＣＲＤ（Ｄ３，Ｄ４）の向きの見方

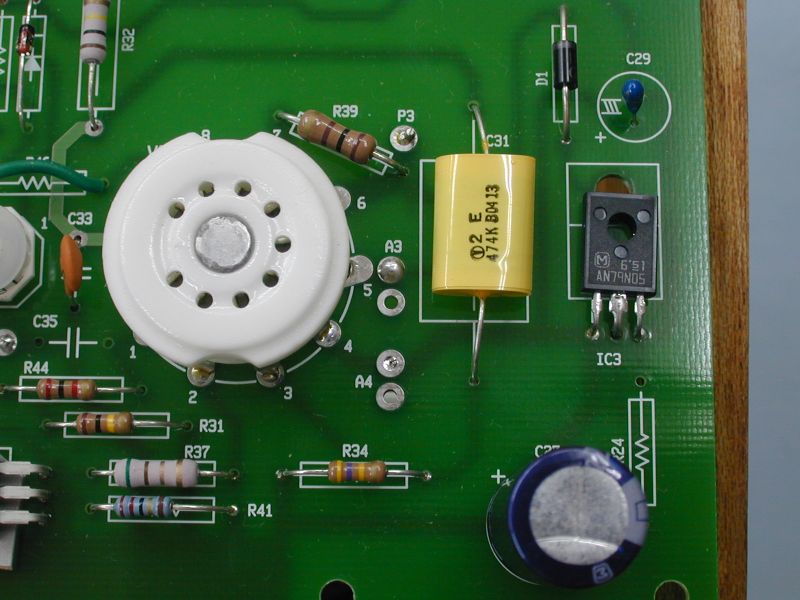

・半固定抵抗　ＶＲ２，ＶＲ３　とＩＣ３（７９０５）

下の絵のように、指で落ちないように押さます。　一気に半田付けすると傾いて付いてしまうときがあるので、先にどこか一カ所を半田付けしてから傾きを見て、残りを半田付けします。
図

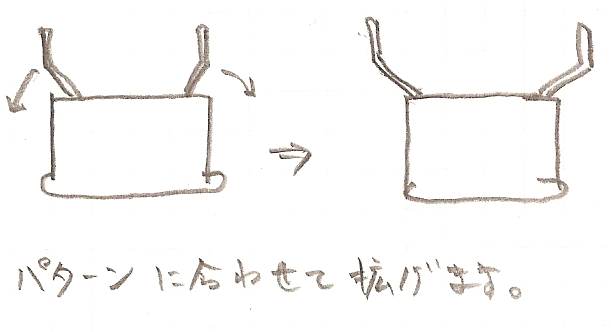

・真空管ソケット　パターンに合わせて足を拡げ、曲げます。　そのまま半田付けすると傾いて固定され、修復は難しいので、先に3カ所（たとえば１，４，９ピン）を仮止めして傾きを修正します。　その後ちゃんと全ての足を半田付けします。
い。

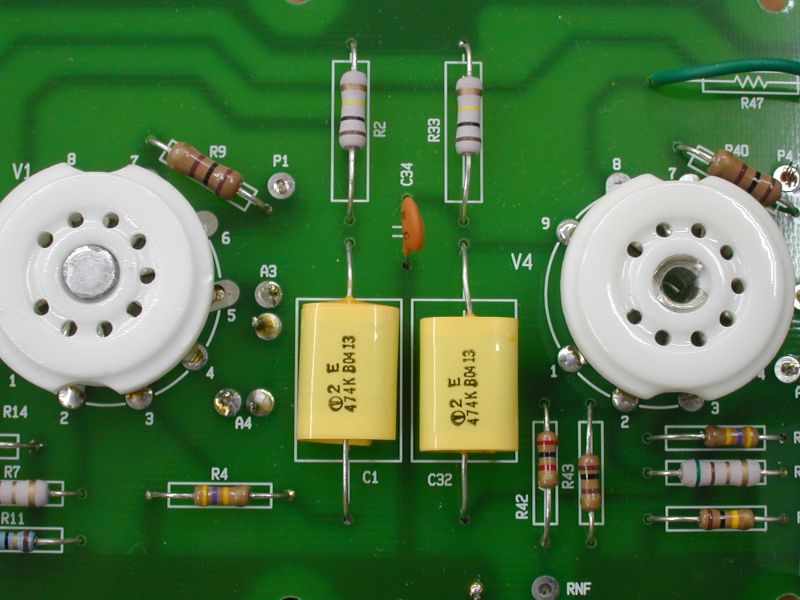

・コンデンサを付けます。電解コンデンサ、タンタルコンデンサは極性がありますから、シルク印刷と合わせてくださ
図

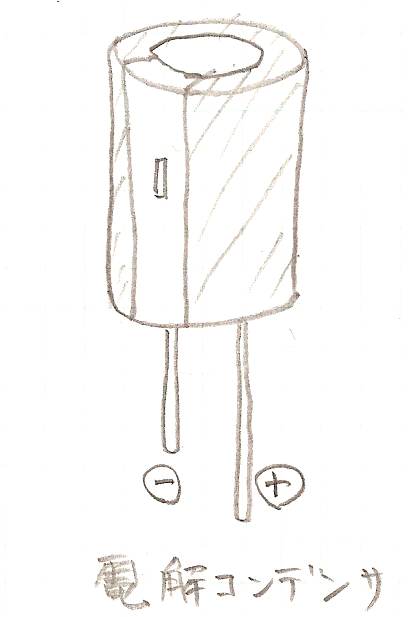

★電解コンデンサは上図のようにマイナス側に白い帯があります、足も短いです。タンタルコンデンサは「＋」表示が付いるほうがプラスです。
紛らわしいので、注意してください。

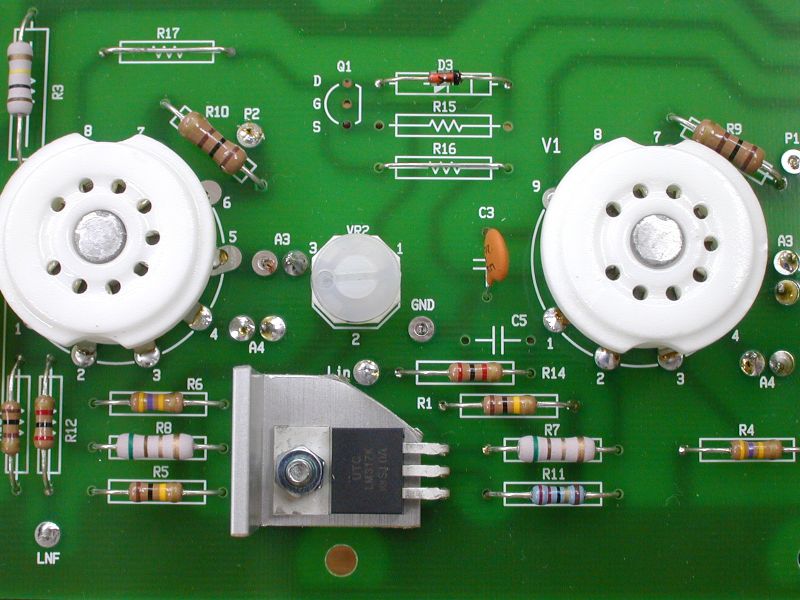

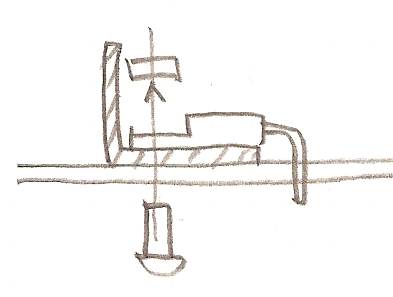

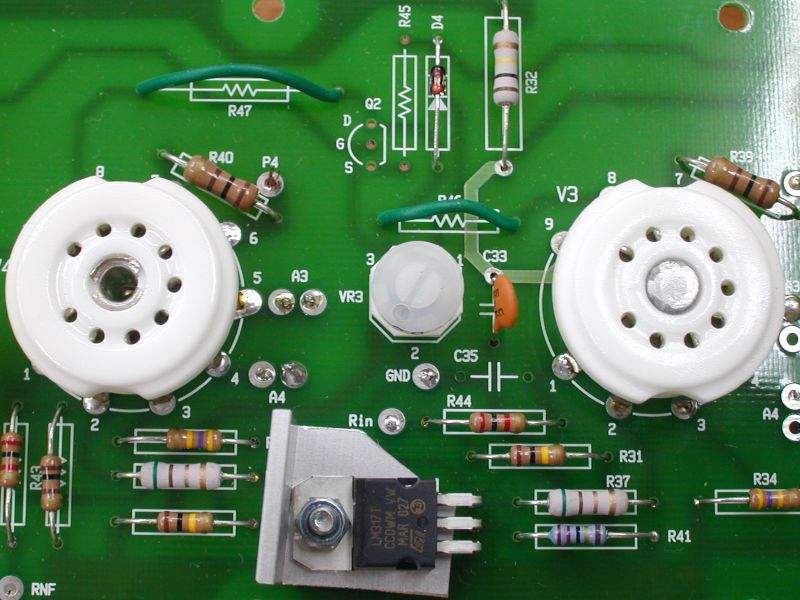

・ＩＣ１、２（ＬＭ３１７Ｔ）の足を曲げ、放熱板といっしょにネジ止めしてから、半田付けします。
　放熱板が他の部品、パターンに接触しないようにしてください。
図

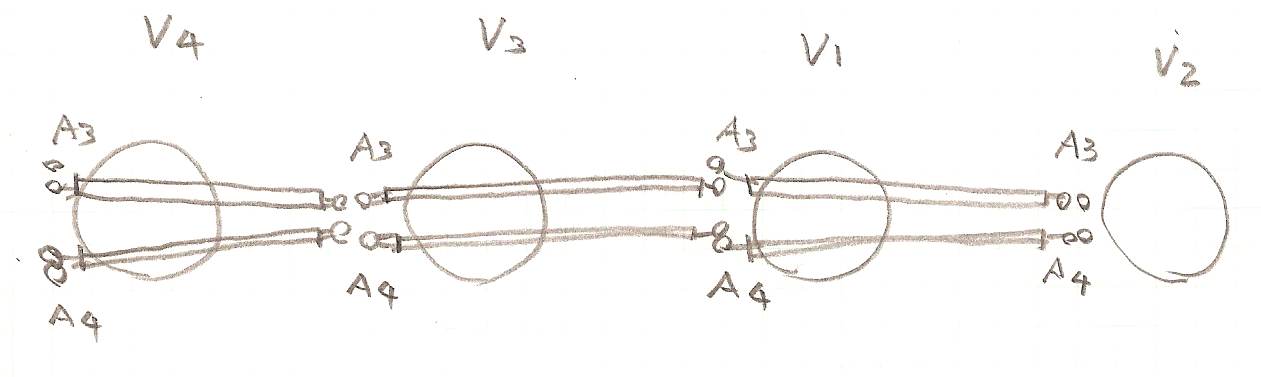

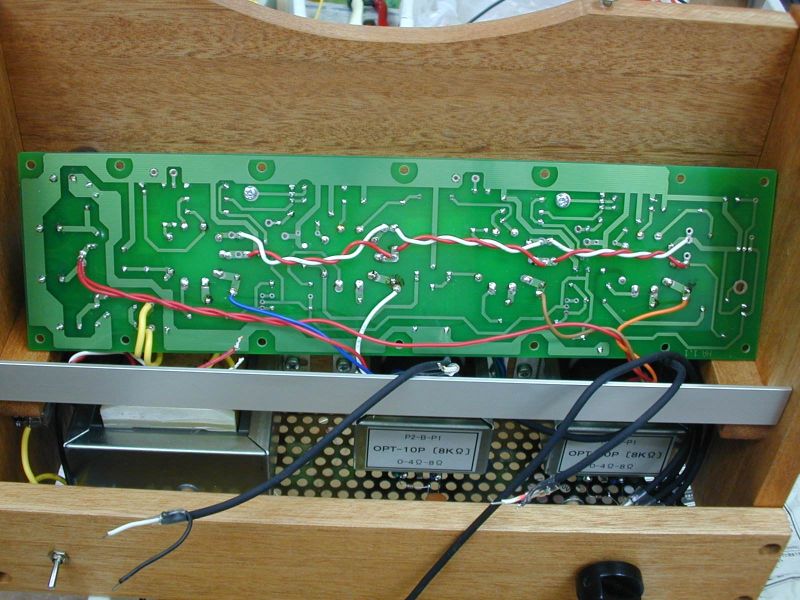

・ヒーターの配線をします。　今まで半田付けしていた面（部品と反対側）のＶ２のＡ３とＶ１のＡ３をつなぎます同様にＶ３，Ｖ４も同じように配線します、Ａ４も同様にします。
図

■配線
始めに

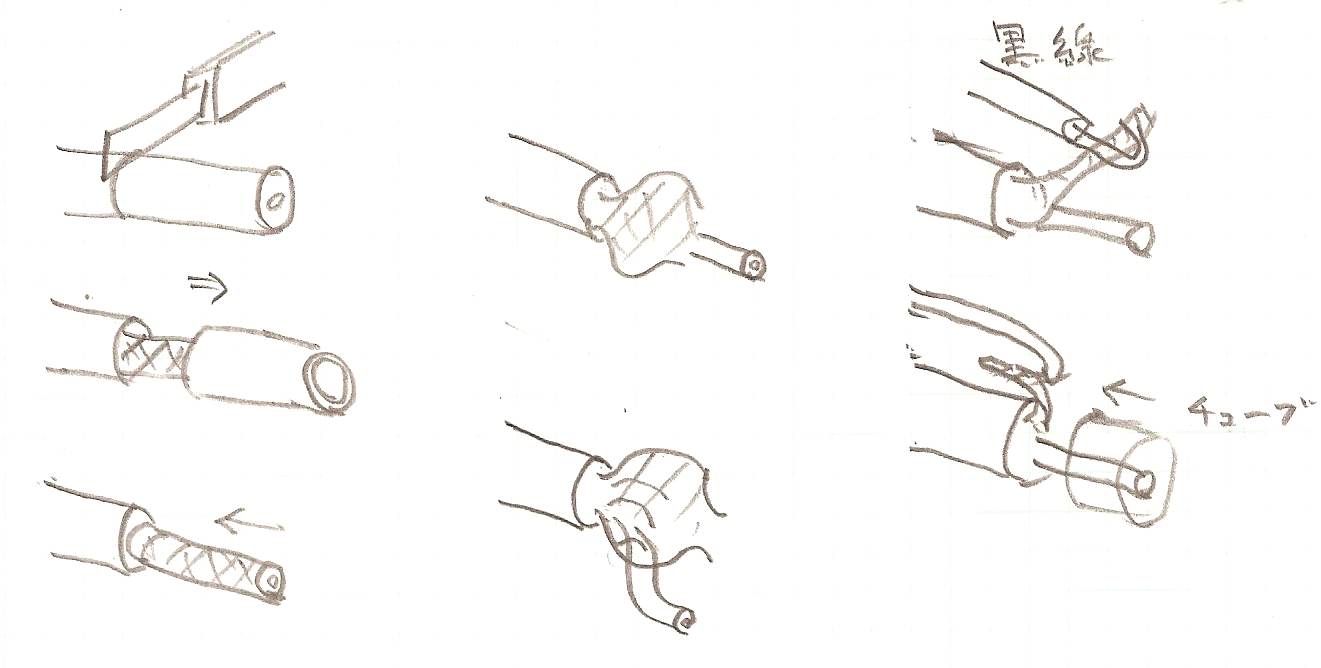

シールド線の処理方法
シールド線は、中心に信号線、周囲がシールドのための編組線になってます。このまま配線すると、扱いにくく、危険なので、この編組線を１本の電線にします。
サンプルを見てください
加工方法
外側の皮を良く切れるカーターで切れ込み、はぎ取ります。
シールドを押し込み、スキマを作り、そのスキマから信号線を引っぱり出します。
信号線と分かれたシールド線と他の電線を半田付けします。余分なシールド線は切ります。
これで、信号線とＧＮＤ線の２本にできました。
熱収縮チューブを半田付けした部分を覆うようにかぶせ、ドライヤーで熱し縮めます。
ドライヤーが無い場合は「半田こて」で軽くこすり縮めます。

・表面処理はしてあります、塗装は好みでやってください。　オイルフィニッシュ処理で良ければ巻末の■塗装をご覧ください

・組み立て用の段ボール箱の上で作業します。

◆ケースの塗装、組立
背板と左右の側板、前板を仮組みします。

基板を載せるＬアングルの取り付け板を固定します。
Ｌアングルを固定します。
前板を除いて固定します。
前板は、配線のじゃまになるので外します。

・スピーカー用出力端子を付けます。

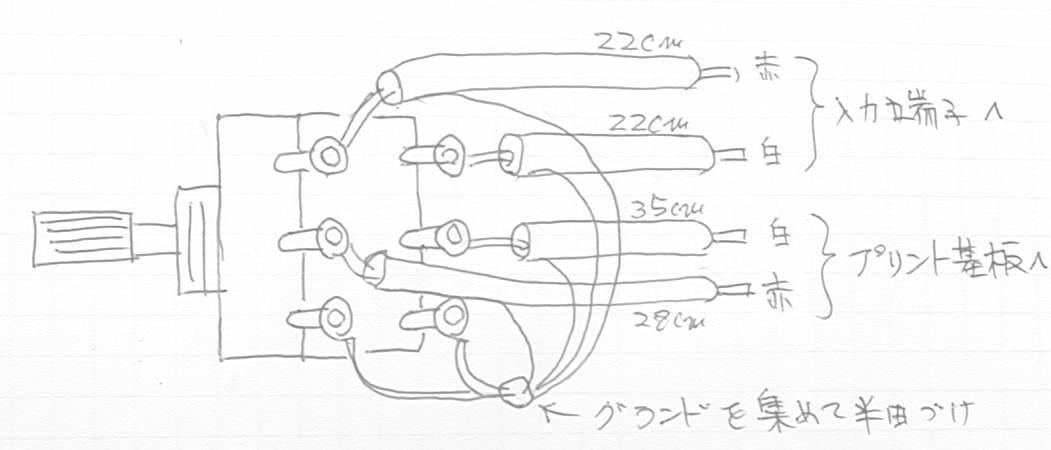

・入力の2連ボリウムにシールド線を半田付けします。

シールド線には「赤のマジック」で印を付けておくと、作業が楽になります。

・入力端子に２連ボリウムに半田付けしたシールド線をケースの穴を通して半田付け後、ネジ止めします

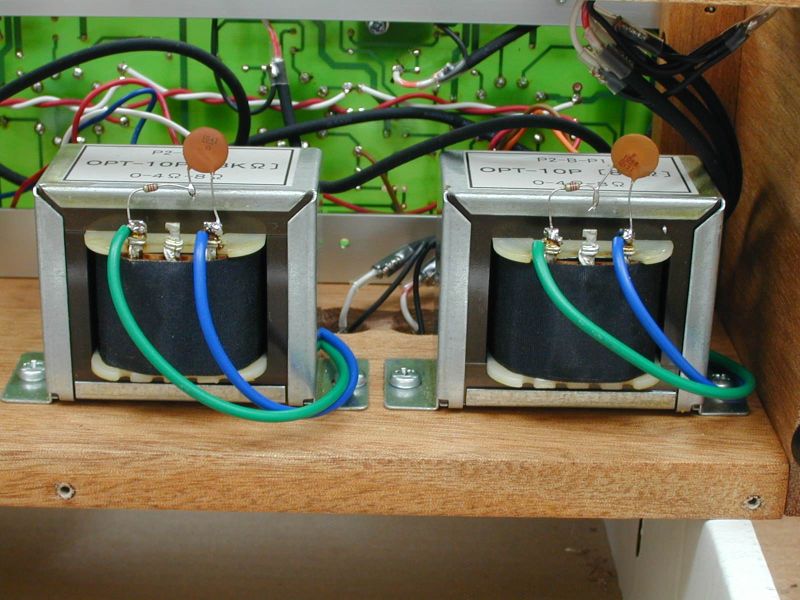

・出力トランスをネジ止めします。
・出力トランスの　０Ωを(黒）出力端子、８Ωを（赤）出力端子に配線します。

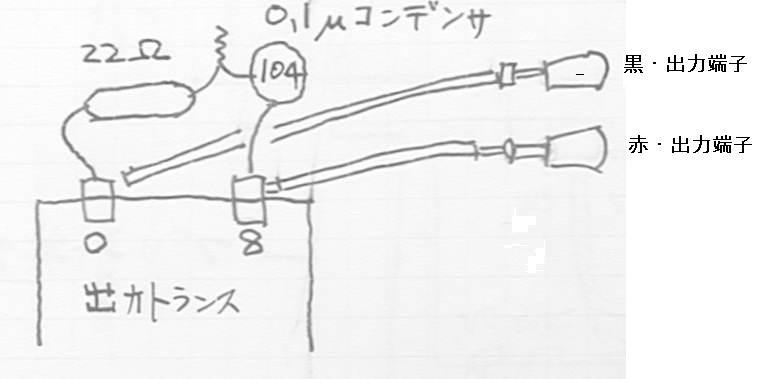

・出力トランスに　補償抵抗　２２Ωと０．１μセラミックコンデンサを半田付けします。＋／－の向きはありません。

図

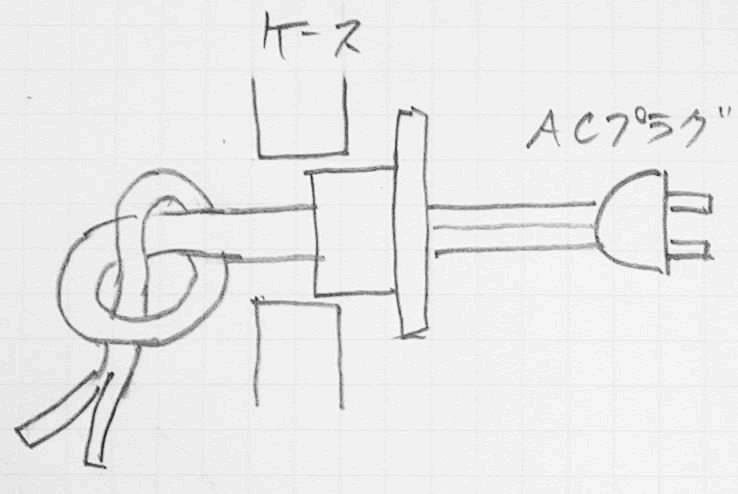

・ＡＣケーブルをブッシュを通してケースに付けます。　通したケーブルが引っ張られて抜けないように1回しばって玉を作ってください。

図

・電源トランスをネジ止めします。
・ヒューズ、電源スイッチに配線します。
・配線後、ヒューズホルダーをネジ止めし、ヒューズ、カバーを付けます。

・前板にカバー止めネジを2カ所つけます。

・前板に電源スイッチ、入力ボリウムを取り付けてから、前板をケースに組み立てます。

・基板へ配線します。

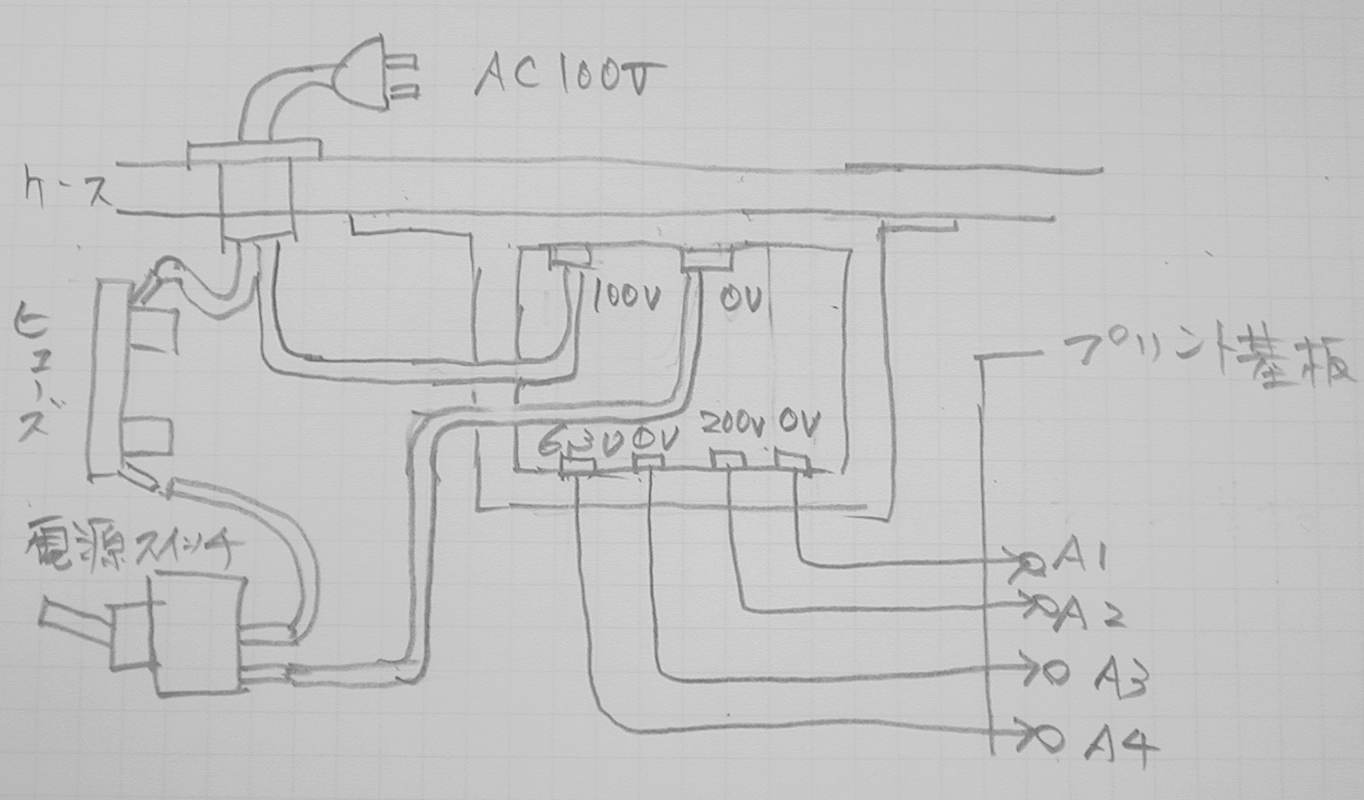

電源トランスのＡＣ２００Ｖ黄色線をＡ１，Ａ２へ接続します。

電源トランスのＡＣ６．３Ｖ赤白線をＡ３，Ａ４へ接続します。

図
★　ここは特に重要なところです、確認に確認を重ねてください。

入力ボリウムからの左入力シールド線をＬｉｎとＧＮＤへ
右入力のシールド線をＲｉｎとＧＮＤへ半田付けします。　ｉｎとＧんＤを間違えますと音が出ません

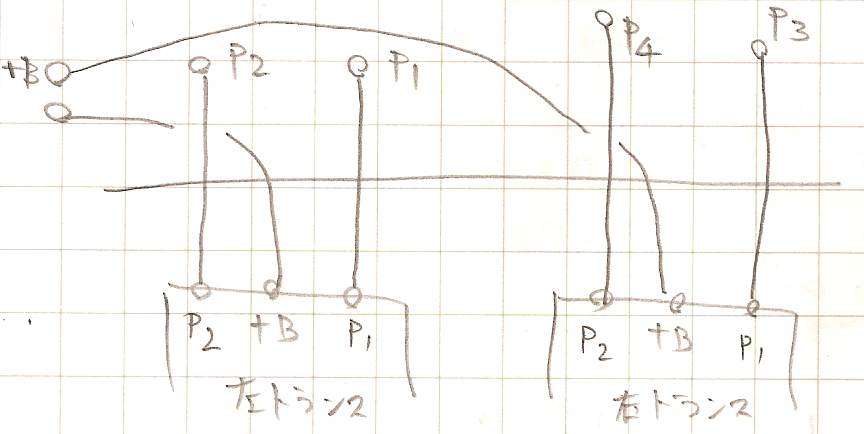

出力トランスのＰ２，Ｂ、Ｐ１を基板の＋Ｂ、Ｐ２，Ｐ１，Ｐ４，Ｐ３へ半田付けします。

フィードバック信号を　左出力端子からＬＮＦ、ＧＮＤへ　右出力端子からＲＮＦ，ＧＮＤへ半田付けします。

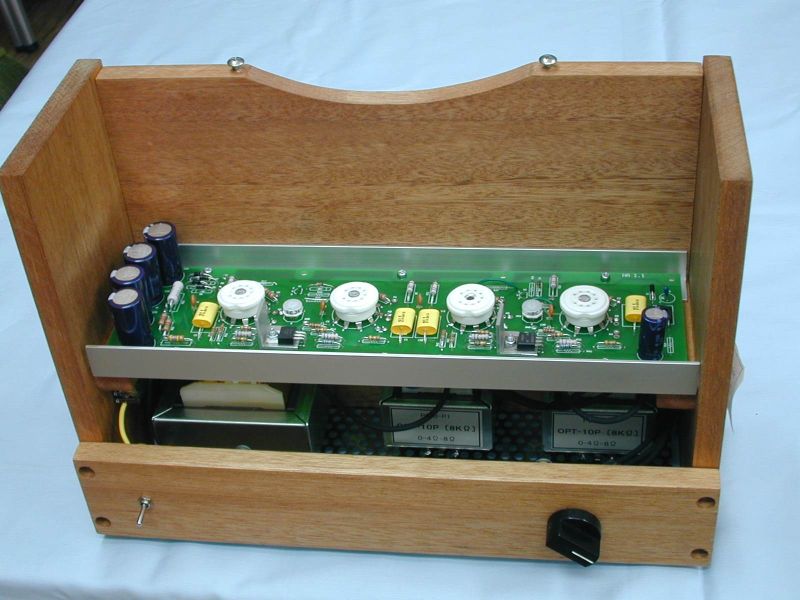

・基板の固定
Ｌアングルのネジ穴にカラーを置き、基板を置いてから、全てのＭ３ネジをあてがってからネジ止めします。

★　さて、これで配線は終了です、このあとは動作チェックになります。　一息ついてから、今までの作業の再度チェックをしてください。

■動作チェック
では、部品の取り付けも配線もＯＫですね。　コンデンサ、ダイオードの向きは間違いがありませんね、ここが違っていると破裂することがあるので注意してください。

では　テスターを用意します、ＡＣ電圧をチェックします
・真空管を差さないで、ＡＣコンセントに電源ケーブルを差し込んでから、電源スイッチをオンにします。
・Ａ３，Ａ４の電圧はＡＣ７Ｖ程度ですか（真空管を差してないので６．３Ｖより高めにでます）
・Ａ１，Ａ２の電圧はＡＣ２００Ｖ程度ですか？
・異臭、煙は出ませんか？

電源を切りましょう。
★１０分位は、コンデンサに電圧が残っているので放電するまで置いておきましょう

・真空管をＶ１，Ｖ２の2カ所に差します。　一番最初はそけっとのピンがなじんでいないので、差込は硬いです。
ゆっくりとやってください。
・入力信号、スピーカを接続してください。
・電源スイッチをオンにします。
30秒ほどでヒーターが赤くなります。
異臭、煙、異音はありませんか？　その場合は電源を切り、配線を見直しましょう
入力ボリウムをいずれかに回すとスピーカーから音が出ます。
おめでとうございます　配線に間違えはありませんでした。
・一度、電源を切り、Ｖ３，Ｖ４にも真空管を差し込みます。

★この場合は真空管が付いていたのでコンデンサはすぐ放電してしまいますので、すぐに次の作業に移ってもかまいません。
・同様に音出しのチェックをします。

★　トラブル　★　音が出ない

・ヒーターが赤くならない
　　　　　１．ＡＣケーブルはコンセントに刺さってますか？
　　　　　２．電源スイッチはオンになっている
　　　　　３．配線を見直しましょう

・ヒーターが赤くなっても音が出ない
　　　　　１．入力信号は入ってますか？
　　　　　２．スピーカーはつないでありますか？
　　　　　３．ボリウムを回してみましょう
　　　　　４．これでだめなら配線をうたがいましょう（　シールド線の信号線とＧＮＤが間違ってつないであると音はでませんよ　）

・ピーギャーと音が出る場合は、フィードバックのシールド線の配線が違っています。
プリント基板－出力トランス、出力トランス－スピーカー端子、の配線を見直してください。

★放熱板と抵抗は熱くなります。
Ｒ２０，Ｒ２，Ｒ３，Ｒ３２，Ｒ３３は熱くなりますし、高電圧がかかってます。電源が入った状態で触らないようにしてください。

◆　無事、音が出たら、出力段のＤＣバランス調整を行います。
ＤＣバランス：１つのトランスを2本の真空管で駆動しています。この２本の真空管の電流を同じくらいにして、出力トランスに無用のアンバランス電流が流れないようにします。

・入力信号を切ります

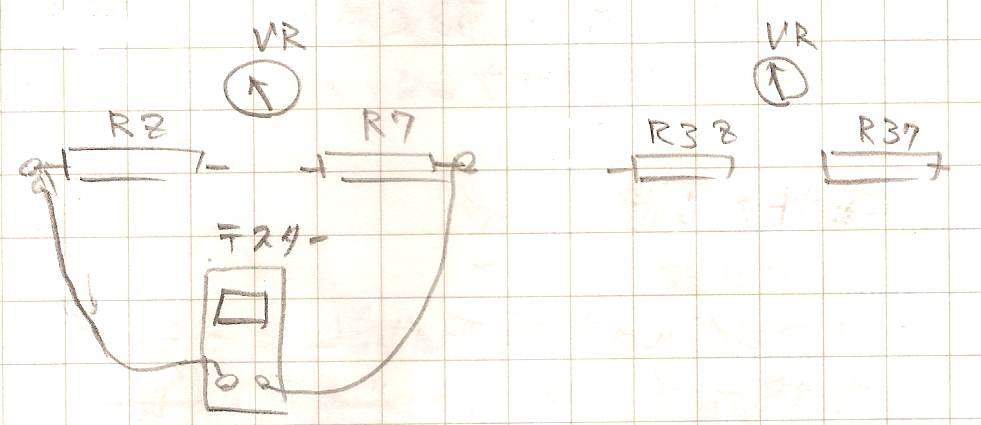

テスターをＤＣｍＶを計れるようにします。テスターのリード端子の先に「付属品・クリップ付き端子」を付け、図のようにＲ’、Ｒ８に接続します。　電源をオンして１分位してから　Ｒ８，Ｒ７の電圧がゼロに近くなるように、ＶＲ２を小型マイナスドライバーで回します。数ｍＶ程度で調整できれば「良」としましょう。もし、調整しきれない場合は、Ｖ１とＶ２の真空管を差し替えてください。　このときは電源を切り、まだ真空管は熱いので素手で触らないようにします。

同様にＲ３８，Ｒ３７、ＶＲ３も調整します。

★この電圧差は数ｍＶ程度であればかまいません。　どうしても気になる場合は、一度大きくずらして、その効果を耳で納得してください。
・使いだして1週間ほどしてから、あまりずれていないことを確認ください。

・電源を切ってから、入力ボリウムのツマミを付けます。

・ゴム足を付けます
・底板を付けます

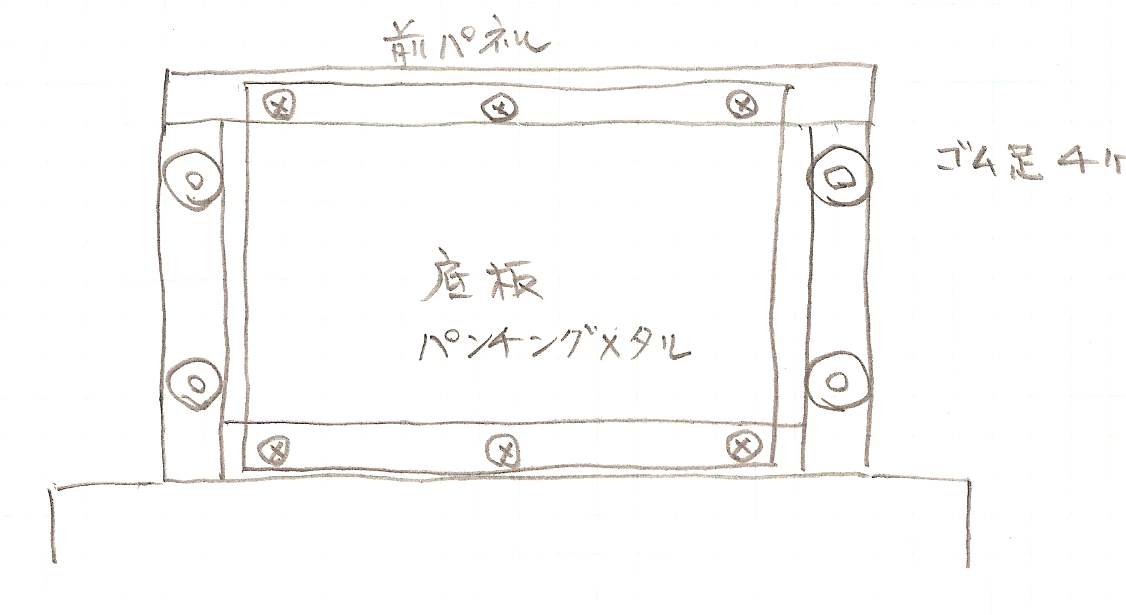

底に、底板をあてがい、ネジ位置を６カ所決め、マークを付けます。マーク位置に軽くキリを当ててから、ネジ止めします。

・カバーを取り付けましょう。背板の４×１２はカバーの取り外しが容易なように少しゆるめにしておきます。

■もし、お手伝いが必要な場合は、有償になりますが、精一杯やらせていただきますのでご一報ください。
〒４２２－８０４３
静岡県静岡市中田本町４６－６　花裕（ハナユウ）電話・ＦＡＸ（０５４）２８４－２１５５
ひまわり@hanayuu.com

■塗装の方法（オイルフィニッシュ）
クルミオイルを刷り込むことで木目を活かした自然な処理となります。

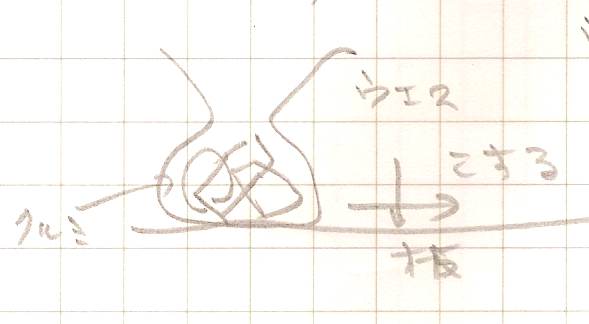

生クルミをウエスに包み、てるてる坊主を作ります。　坊主を板に押し当てこすりつけます。　クルミがつぶれて、オイルがしみ出しまし、木目にしみこみます。　

これは　６ＢＭ８を使った、小型のオーディオ用のアンプの組立説明書です。　まだまだ、いたらぬ点も多々ありますがみなさんの、意見とか気が付いた時に順次直していきますので、応援してください
