ＴＵ−８７０の改造のページです　　2013.03

今までの改造のページ ( http://www.hanayuu.com/ad/3single/ ) をわかりやすいようにまとめました。 ここは　エッセンスだけです 。

TU-870は現在は　TU-870R　と機種変更されていますが、エレキットの案内からしますと、中身は変わっていないと思いますので、この手引きはそのまま使えると思います。

入手の都合とかで、ペルケさんとかハナユウとかの部品の数値と若干違っていますが、基本的には似たような物です。

それと　必要な工具として　基板にφ３ｍｍ程度の穴をあけますのでドリルかキリが必要です。

改造パーツセットの配布は
『　２７００円＋送料（定形外）１４０円　　　申し込みは、題名を「改造パーツセット配布希望」と書いて、「送り先」を記載して
himawari@hanayuu.com　まで　メールください。 　お支払い方法をご案内します。

6BM8（6F3P）　ペア（2本）も 3800円＋140円　で送れます。　
　■ ソ連時代のスベトラーナ製6F3P　未使用長期保管品です。
　■ 6F3Pは 6BM8の互換品です。
　■ ３極間接続にしてデータを取り、選別したものです。

　　（配布継続中です　2014.03）

改造の手順は
１．回路定数変更のための部品の交換
２．５極管から３極管回路への変更
３．リプルフィルタ、信号コンデンサの追加
になります。

これを　ステップ毎に進めます。
ひとつづつ作業を行い、動作を確認していきます。　でも　思い切ってず〜んと進んでいただいてもかまいません。

最終的にはこんな風になります。

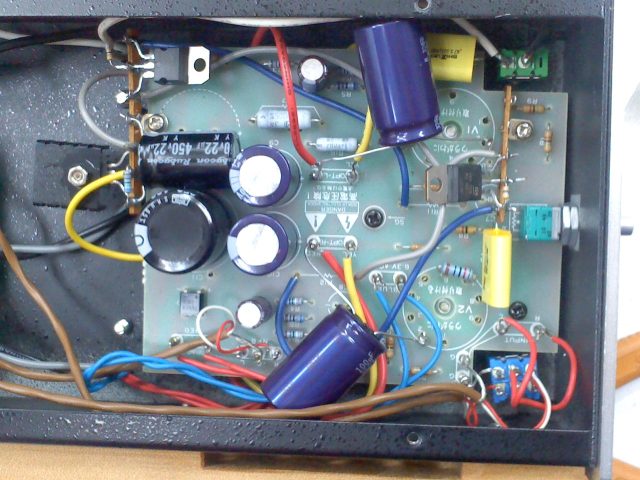

＜fig1 全体図＞

【ステップ０】準備編

パターンカットは後にして、差し障りのない部品を取り替えます。　そして取り替えた後、再度組み立てて音はちゃんと出ることを確認しまがら進めましょう。　そこで　音が出ないと　後でも絶対出ません

基板をひっくり返して部品の取り付けをしますので、表パネルのボリウムの六角ナットと、基板を取り付けてある３本のネジを外します。　その前に「真空管」を外しておきましょう。

ハンダの処理方法ですが、　邪魔なハンダ、あふれてしまったハンダの吸い取り方法ですが「ソルダーウィック」が楽チンです。ホームセンターあたりでしょうかね？

注）　テスターを使iいましょう
最近の抵抗は小型化していますので、カラーコードも小さくなり、判別しにくいです。　にらみつけるより、確実なテスターで測りましょう。
カーボンの時代は　精度も金か銀でしたのでお尻が判ったのですが、金被になってからどちらが尻で頭かよくわからなくなった。　そのためもあり、テスターを使ってます。

注）指で押したり、つまんだり
半田付けしたつもりが、実はつもりだけだったりします。　指で押してみましょう。　ちゃんと半田付けしてあるか確認しましょう。
このアンプは改造のための場所も部品も少ないので、動作不良は、パターンカット、部品交換、半田付けくらいです。

【ステップ１】　回路定数変更のための部品の交換

基板中央の「ＯＰＴ−Ｌ」端子に半田付けしてあります（裏側のトランスから来ている）黄色、赤色の線を、外して、基板がクルリとひっくり返り裏からの作業が出来ます。

●　Ｃ５、Ｃ６１５０ｐＦを取り外します　

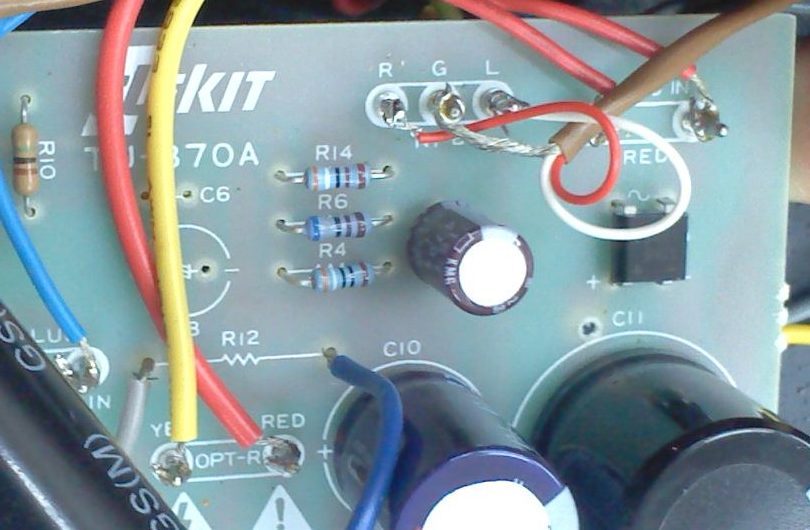

●　Ｒ３，Ｒ４の　１０ｋΩを　３９０Ωに交換します。　（　図02　図03　　）
●　Ｒ５，Ｒ６の　２．７ｋΩを　６．８ｋΩに交換します。
●　Ｃ１、Ｃ２　を　電解コンデンサ　４７０μ（＋ーの極性あります）に交換します。

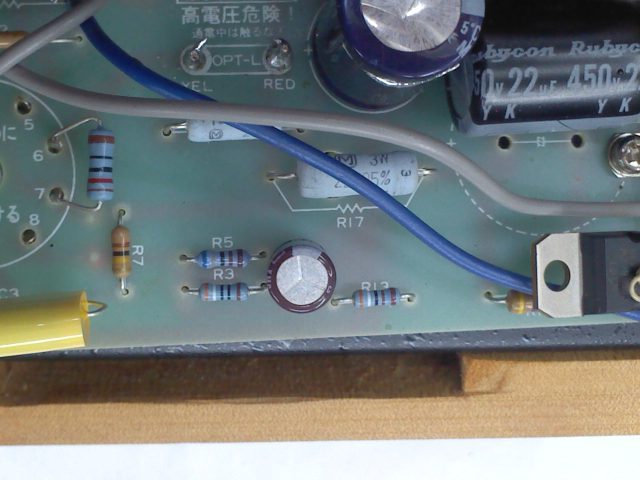

＜図02　、　図03＞

続いて

●　Ｃ３，Ｃ４　０．０２２μを　０．１μに交換します。（　図04、図05　下の黄色のフィルムコンデンサ）

注） 写真では0.47μですが、0.1〜0.47と思って下さい。

●　Ｒ１３，Ｒ１４　２２ｋΩを３．９ｋΩに交換します。

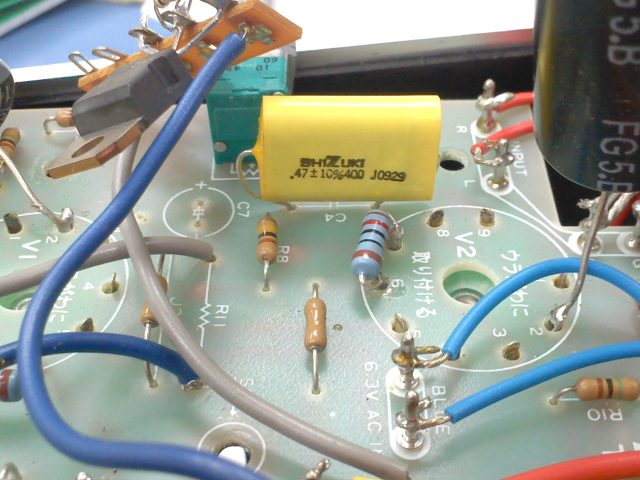

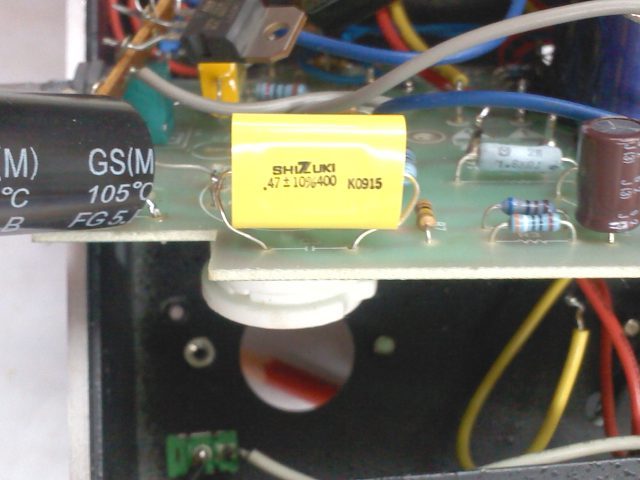

＜　図04　、図05　＞

●　Ｃ２０、Ｃ２１　セラミックコンデンサ４７０ｐＦ　２個を基板の裏側に半田付けします。

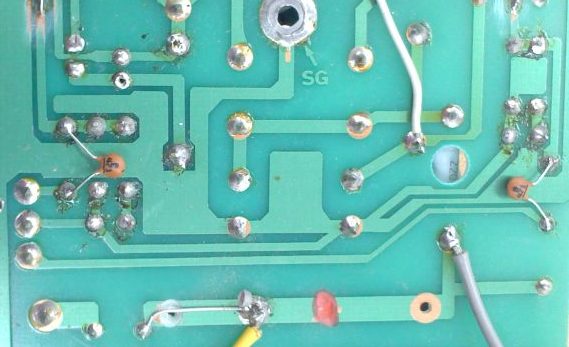

＜図06　左右　２個のコンデンサ　＞

さて　ここまでの変更で【ステップ１】は終了です。　組み立てて、音は出てますか？
改造前に比べて　感度は高いですが音はきちんと出ます。

次へ行きましょう

【ステップ２】　５極管から３極管回路への変更

ここでは　３極管接続への変更と定電流化をおこないます。　　もともと６ＢＭ８は５極管です、これのＳＧをプレートに接続することにより、３極管に換えてしまおうとします。　これを３結とよびます。　実際にこれをおこなうと、電気特性も完全に３極管になります。

基板のラグ板の取り付け穴開けとパターンカットをおこないます。　カットはドリルで削っても良いし、カッターナイフで斜めに切れ目を２ヶ所入れて、切れ目に挟まれた部分を半田コテで暖めてひっぺがすことでも良いです。　斜めの理由は戻しやすいからです。

●　ラグ板を取り付ける穴φ３．２〜４ｍｍを図１１〜１３ の位置を参考にして開けます。　パターンに触れないようにします。

●　下の図の　カット１，２，３を行い、ジャンパー線を付けます。　リップル用のカットは後で行う。

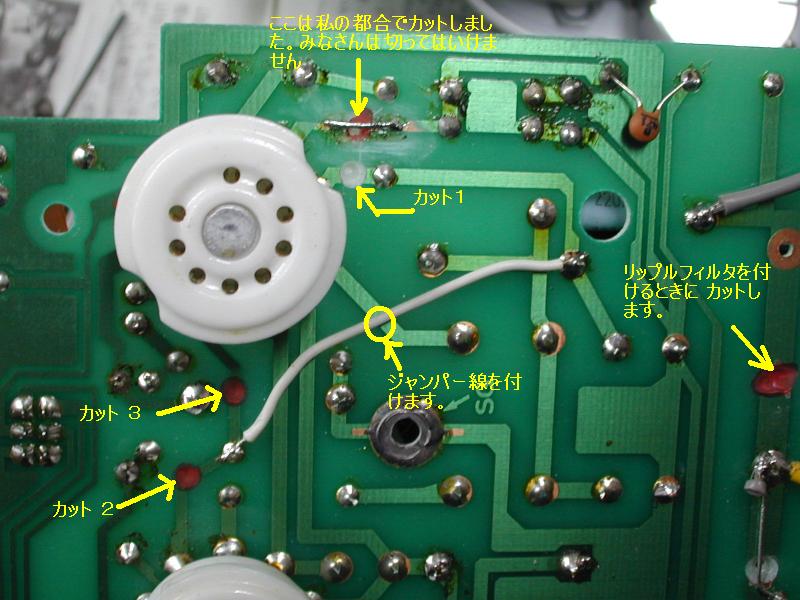

パターンカットの図07

続いて

●　Ｃ７，Ｒ１１、 Ｃ８、Ｒ１２　を外します。 下図のピンクの枠の位置です。

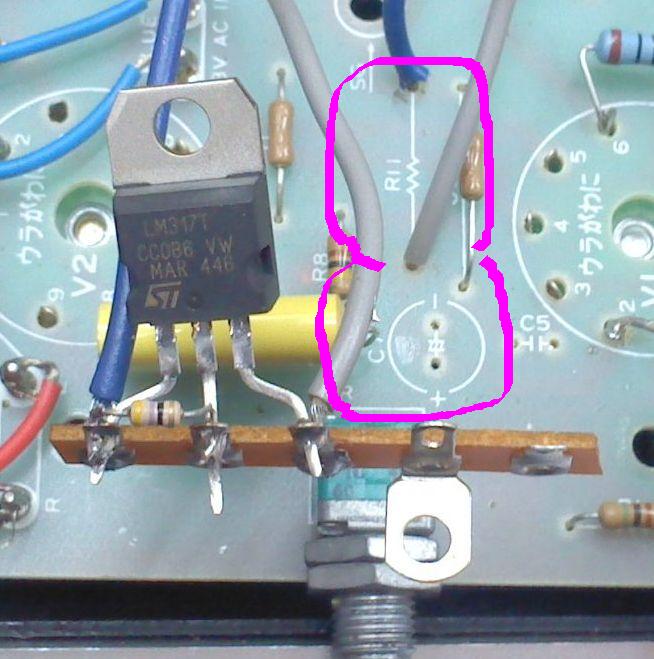

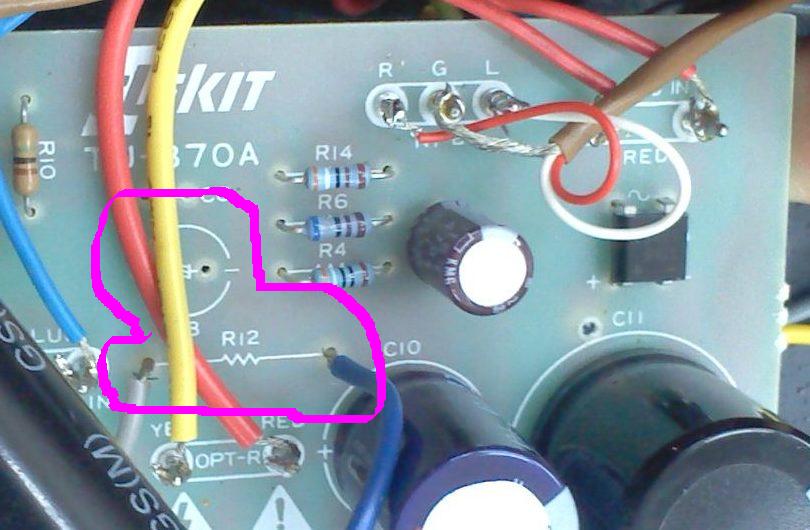

＜入力ＶＲの近くのＣ７とＲ１１の図＞　　　　　　　　　　　　　　　＜　ＥＬＫＩＴの表示の下のＣ８とＲ１２　の図＞

つづいて

●　Ｖ１の真空管ソケットの�Eと�Fを１００Ωで接続します。　同様にＶ２も行います

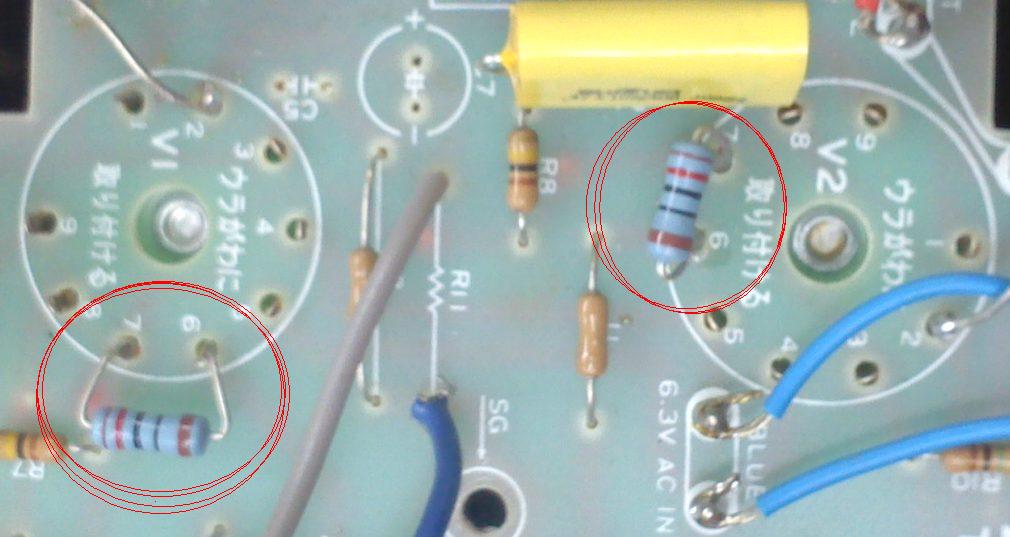

＜図09　赤丸が１００Ω＞

定電流回路をラグ板に作ります。　２種類作りますので注意してください。 抵抗は４７オームです。

１５ｃｍ位に切った電線「青」「灰」を着けておきます

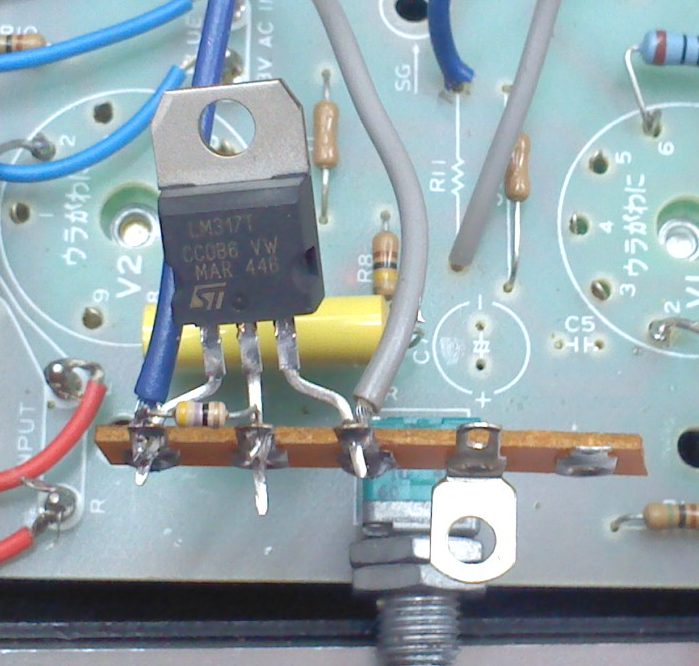

＜図１０　４ピンのラグ板に定電流回路を組む　＞

　４ピンの定電流回路の線はＲ１２の両端につなぐ

青、灰を　図１０、図１１のヶ所に接続します。長さは、長かったら切ってください。

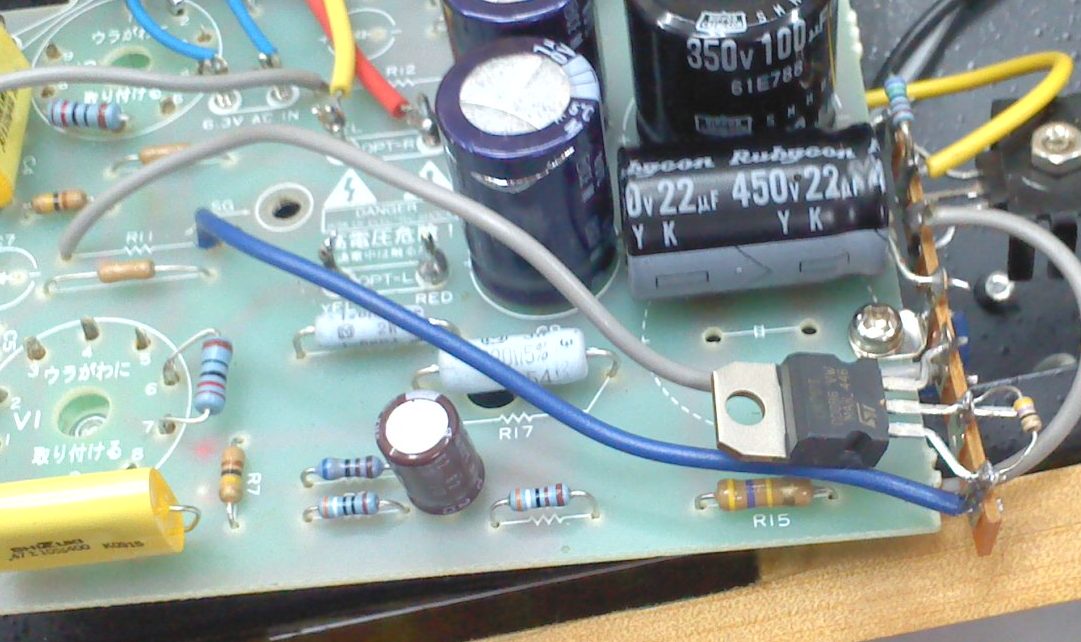

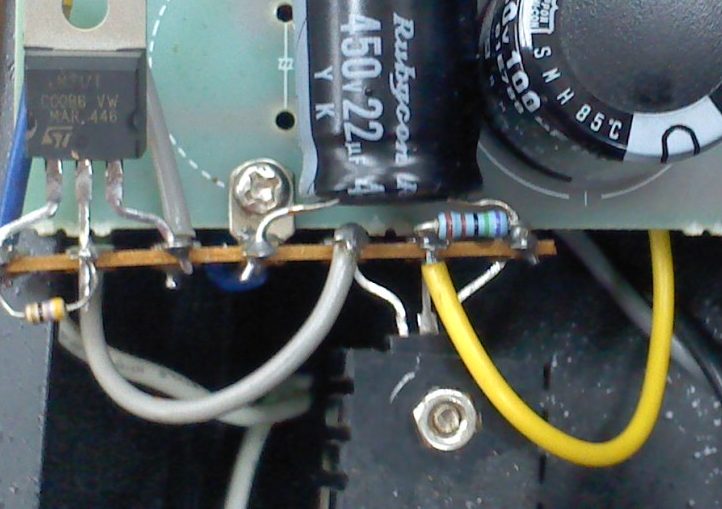

　　　　　　　　　　　＜図１１　６ピンのラグ板に定電流回路を組み、基板に固定する＞

さあ　ここで再度　組み立てて、真空管、電源を入れますと、きちんと音が出ます。

次のステップ３で音が出ます、今は出ません。(2011.12 　訂正）

注記） 写真には電解コンデンサが２２μ/４５０Ｖですが、ここの耐圧は２５０Ｖ品でOKです。　（2013.03)

チェックはテスターがあれば　
Ｖ１，Ｖ２の真空管の�Aが　ＤＣ１５〜１８Ｖ位ですよね。

　　【ステップ３】　リプルフィルタ、信号ループコンデンサの追加

●　パターンカット　図０７　リップルフィルタのカット　を行います。

　リプルフィルタと信号ループコンデンサを付けます

●　まずは　リプルフィルタ回路を　図１０のようにラグ板に付けます。　電線の黄、青、灰は１０ｃｍ程度です。
　　トランジスタ（Ｔｒ）は型番によりＥ、Ｃ、Ｂピンの配列が異なります。　使用するＴｒの配列を確認してください。　間違えると確実に壊れます。
　　↓の場合はＴｒは「２ＳＣ３４２５」を使い、ラグ板の右端から　「Ｂ」、「Ｃ＝黄の線」、「E」です。

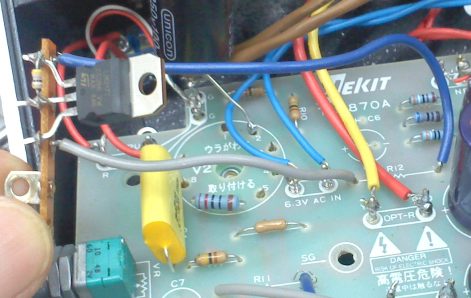

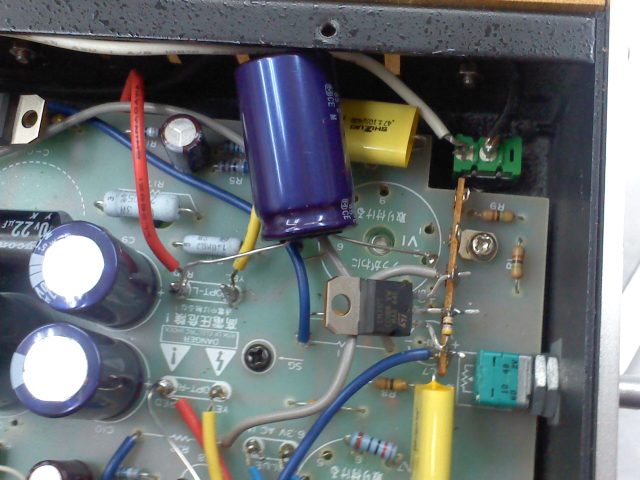

　＜リップルフィルタ　青、灰、黄色を使用　＞　

＜１３図　トランジスタが裏向きな事に注意　＞

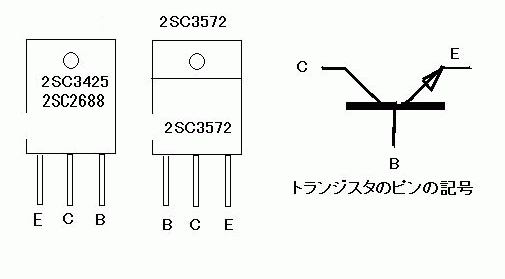

　＜特別付属　トランジスタのピン配列と　回路図の付き合わせ　＞

黄、青、灰の配線を　図１３のようにします。

信号ループコンデンサ　を取り付けるために、基板を元のようにキチンと取り付けます。
トランスからの赤、黄も配線します。

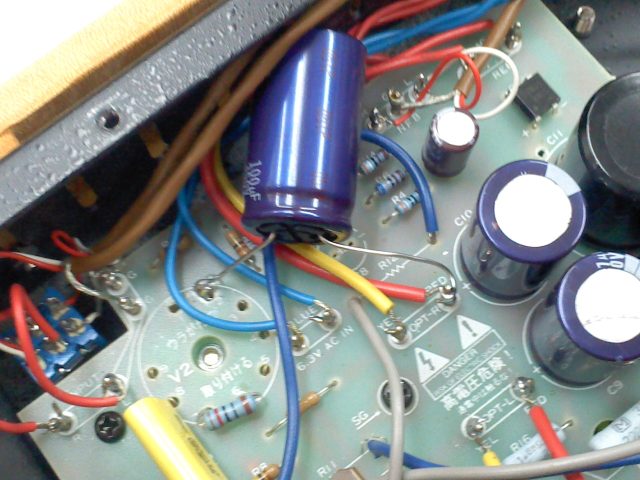

最後に　コンデンサを取り付けます。　極性に注意してください。　ピンに配線します、自重がかかりますのでしっかりと半田付けして下さい。
指で押して　半田付けした所がぐらぐらしませんね

写真ではコンデンサの足が生足になってます。これは感電など危険ですので、絶縁チューブをかぶせてください。

ラグ板の取り付けは基板固定用のネジを流用します

真空管を付けて　動作を確認しましょう
リプルフィルタはハムを減少させます。　ここでの電圧降下は６〜１５Ｖ程度にして下さい。（hfe＝３０〜８０を想定しています）

参考：　２ＳＣ３５７２　のhfe規定　Ｍ＝２０to４０、Ｌ＝３０−６０、ｋ＝４０to８０

ハムはほとんどないはずです。　

これで　改造は終了です。

各部の電圧をデジタルテスターで計りました。

出力は１ｗ＋１ｗ程度と小さいですが、非常に良質な音がします。当店の作業場では　フォスターＦＥ１０３＋バスレフと合わせて３ｍ位の距離で楽しんでいます。
「これ以上　何がいるんだ？」と　納得、得心しています。

実は　最近、FE103に惚れ直しています。　期待以上の音質です。　小型で置き場所をとりません。

追記　上記改造のためのパーツセットの配布します。　改造に必要な部品がセットになっていますのでご利用ください。　（http://www.hanayuu.com/ad/index.htm）　2011.05
