タイトルを 「CADなどの 忘備録」 に変更しました。 2020/1107
2020年からDraftSightが有料化するため、それに代わるCADを模索していました。
2019年からSolid Edgeを試用していました。
Solid Edgeは windows専用でして Linuxでは使えません。
使うには 登録が必要です。 DraftSigthと同様です。
そのため メーカー次第で、有料になることができます。 DraftSigthと同様です。
すごく大きく、重いです。 できれば 避けたいのが心情でして
仕事を止めるわけにはいかないので DraftSigth BASICの1年分の使用料を払いました。 ここから、いろいろありました。
支払いは paipalで行いましたが 金額は なぜかしら 代金9千幾ら＋消費税です。 支払先はフランスです。
この件に関しての不服は フランスの＊＊＊で受け付けてもらえます。 日本ではありません。
日本でのサポート窓口はございません。
これでイヤになりまして
QCADを使いだしてからは、DraftSigthを開くことがなくなりました。
2020年以後は継続しないことにして、解約しました。 契約の窓口案内はありますが、解約はありません。
方法は 「ダッソー・システムズ～日本の事業所～」でしょうか？
購入したときに「購入受付書」がWEB上で表示されます。 これを印刷しておきました。
そこに解約のURLが貼ってありますが、これは 同じところをクルクル廻されるだけでした。
そこのクレジット窓口に 「今年で辞めたい」と メールしましたところ、「受け付けられました」
ただし、これは2021の2月でないと確認はできません。
ネットでのお買い物は 後処理が面倒
で、現在は QCADに代わりました。 ＤｒａｆｔＳｉｇｔｈは使っていません。
ＱＣＡＤ に変わりました。 2020/02
基本的な操作は、今までの図面を1，2枚トレースすれば判ります。
使ってみて 良かった点です。
〇アシストツールが選びやすく、使いやすい
〇寸法値の頭に R,Φが選べる。
〇数値を入れる窓には 計算機能がある。 設計は直径値が多いので 「直径値／２」 と指示できるのは 便利。 今までは電卓片手だった。
〇拡大図の扱いが 簡単
〇角度のある直線が引きやすい。 数値欄に ６０で６０度の線が引ける。 この数値欄に ６０＋１８０ で引くことも可能です。
〇直線の部分削除は 分割して削除ではなく、「ここ削除して」でソフトが考えてくれる。
２次元CADなら これでOKです。
＊－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
Solid Edge 2019(2D) の忘備録。 (2019/0629～)
QCADもやってみました。
自分のためにも、忘備録を兼ねて書いています。
言葉遣いがぞんざいですが、そこは勘弁してください。
描いているのは、部品点数は50個ほどの、装置です。
単純なものばかりですので３Dは使いませんし、人数も一人なので、ライブラリとかも使ってません。
電気回路はのＣＡＤはＢＳｃｈ３Ｖで間に合わせています。
作業場に3台のPC(win)が、自宅に1台の4台で描いています。
やりたいこと
今は、一つの図面（シートです、大きさは不明です）に全ての部品図、組図、構想図、一切の部品を書き込みます。
当然ファイルは大きくなりますが、見通しは良くなり、管理も集中できます。
出図するため、必要な数の図面枠を入れます。
部品図はＡ４、Ａ３の大きさです。 加工精度は１／１００、旋盤、フライス、Ｇ面ありです。
これまでの経緯
今まで Vellum CAD ( Ashlar Sketch ）win95～win7）、DraftSight (win10)
と使ってきました。
Vellumは、直感的に楽しく使えましたが、日本語とか寸法文字が不安定でして、しかも突然落ちる。
いくら、CADが本業でないにしても、仕事がさっぱり進まないため辞めました。
Draftに変更しまし た。（※１）
DraftはVellumに比べると安定、高機能でしたが、ドラフターとしての操作性は負けている。 けっこう面倒なんですよね。
また、再アクチベーションの頻度が多くいです。
さあ、やるぞ と立ち上げると、「ちょっと待て、再アクチしなさい」があります。
このアクチが通らないと、いっさい作業はできませんので、ひやひやものでした。
ダッソー社に首根っこつかまれている状態です。
そして、それも、2019年末で無料版は終了しました。
※１）Vellumは ドラフティング・アシスタントという操作で直感的に作図できます。 Draftもできるけど、手間が多くやりにくい
ドラフティング・アシスタント. 、以
下の作図参照点や補助. 線を自動表示します。 ［作図参照点］ grid. グリッド上の点 on. 図形上の任意点 endpoint.
図形の端点 midpoint. 線分、円弧の中点 center. 円、円弧 ...
注意点として、Vellumの場合は、位置のずれの許容範囲がある。 skeｔch
の残りなのだろう。 誤差が許されるため、後で書き直しになることがありました。
【雑談】 ２Dと３D
今まで、２Dしか使っていません。
設備の設計を本業としている友人が言うには、
「３Dにしてから、設計ミスが少なくなった」
「３Dでないと、お金がとれない」
そのため、３Dcadは買った。
設計が本業ですので、ほとんどの時間がCADと対面しているから、当然なのでしょう。
思いだすと
まだ、製図がドラフターだった時代は、工作機械の設計の現場では、特大のドラフターを２，３面置き、
部屋いっぱいを使って、１／２尺サイズの、青焼きをつないでいたです。
原寸は天井が低くてだめでした。
【雑談・終了】
代わる無料のCADとしては QCAD、LibreCADがあり、いずれも Windows,Linuxのマルチで使えるのが魅力です。
最近、SolidEdge2D（無料版）を使い始めました。
使用して間もないです。 これからも使っていき付き合っていきたいです。
ドラフターとしての操作性は Vellumよりは扱いやすいし、精度もキチンとしてます。
日本語も満足のいくレベルに扱えます。 日本語ファイルもOKです。
この点でもVellumからの乗り換えも、お勧めできます。
Draft(Autocad)のdwgファイル、DXFファイルも読み込めます。
難点は
Helpも含んでいるため、でかいです。ソースで4G、インストール後は6.*Gになります。
このHELPは、いっぱい付いています、すごく懇切、親切丁寧ですが、すごく難解です。
用語もかなり方言がきついです。
同様で、チュートリアルは、さっぱり判りませんでした。 「取り扱い説明書」を頭から読むのはお勧めできません。
触って描いてわからない点は調べるが吉です。 そのためなら HELP は充実しています。
Draftの場合はAutocadと同じ操作でしたので、ググルと何でも知ることができましたが、
Solidは情報が少ないです。
少しづつ、書きだしていく予定です。
追伸： 今日、落ちました（アハハ）(2019/0630) バックアップの設定もありますので、こまめにやりましょう。
１．インストール方法
やまちゃんのオーディオブログ
https://www.audio-blog.jp/category/2d-cad-tutorial/page/2/
が参考になります。 私もこの方法で行いました。
ダウンロードのさいに、いろいろ申請しますが、面倒がらずに行います。
ダウンロード約４Gほどあります。 これはDVDなりUSBメモリーにしまっておきましょう。
このファイルで4台のPC（win10)にインストールしました。 アクチはありません。
上記サイトにも書かれてますが、インストール作業中に間が開くのに注意してください。
※主PCはEPSON
ST160です。 win10Pro、i5-3210M(2.5G)、RAMは4Gと非力ですが、２Dですので問題なく動作しています。
２．まずは 描いてみましょう。
右上のアイコンをクリックして、「新規作成」します。
白地に黒で描いていきます。 これは 設定で黒地に変更できます。
直線を書きます。 shiftを押しながらマウスを動かすと角度は１５度刻みで指定できます。
箱が出てきて、線種、色付け、長さ、無限長が指定できます。
四角形を描きましょう。
平行移動します。
トリムします。

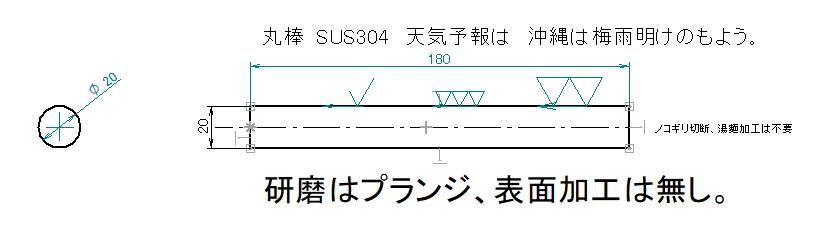

寸法を入れます。
描いた四角形の領域を左上からドラッグして、コピーします。
画面の空いている所で、Ctrl＋Vで貼り付けます。
もう一度 同様に左上から領域を指定してから、上の「ブロック」をずりさげて「グループ」クリックして
部品にします。 辺を動かしても全体が動きます。
部品の線を右クリックして
３．わかった用語
線種＝スタイル
図面枠＝背景
